더 뉴 스포티지R 보닛 쇼크 업소버 장착 DIY

2024.07.22 - [Car Review] - 2014년식 더 뉴 스포티지R 본넷 쇼바 DIY 고민

2014년식 더 뉴 스포티지R 본넷 쇼바 DIY 고민

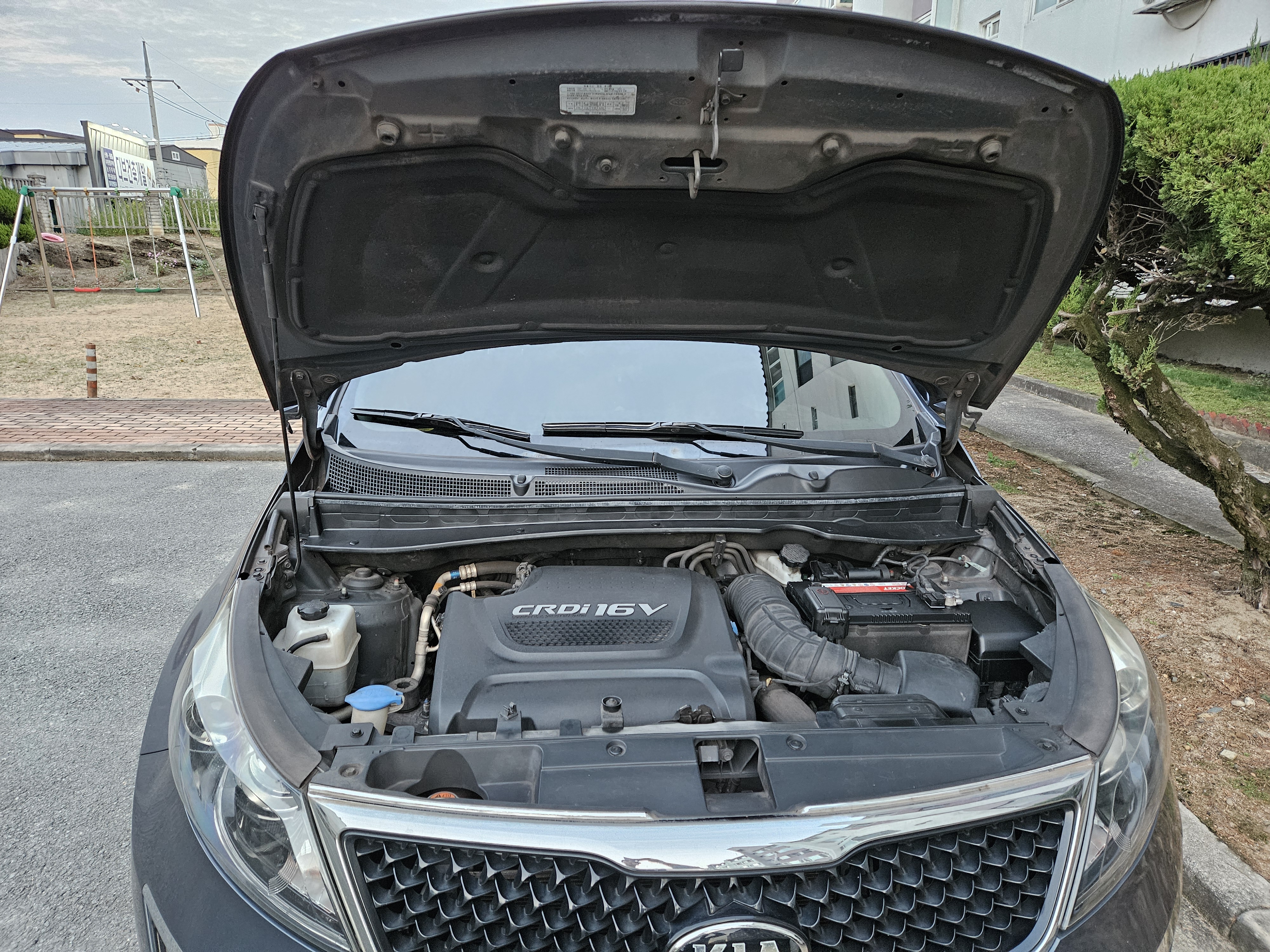

작업 전

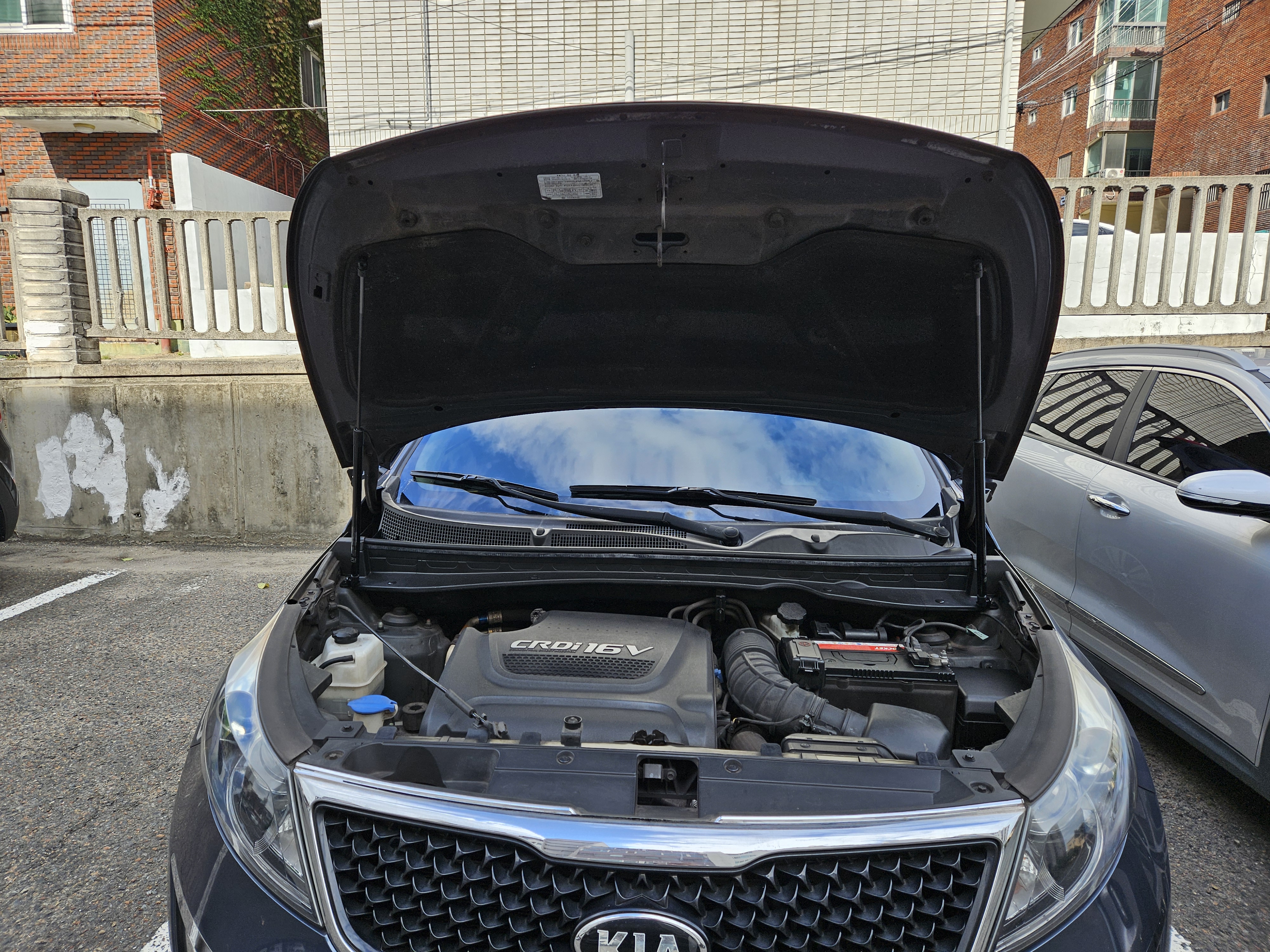

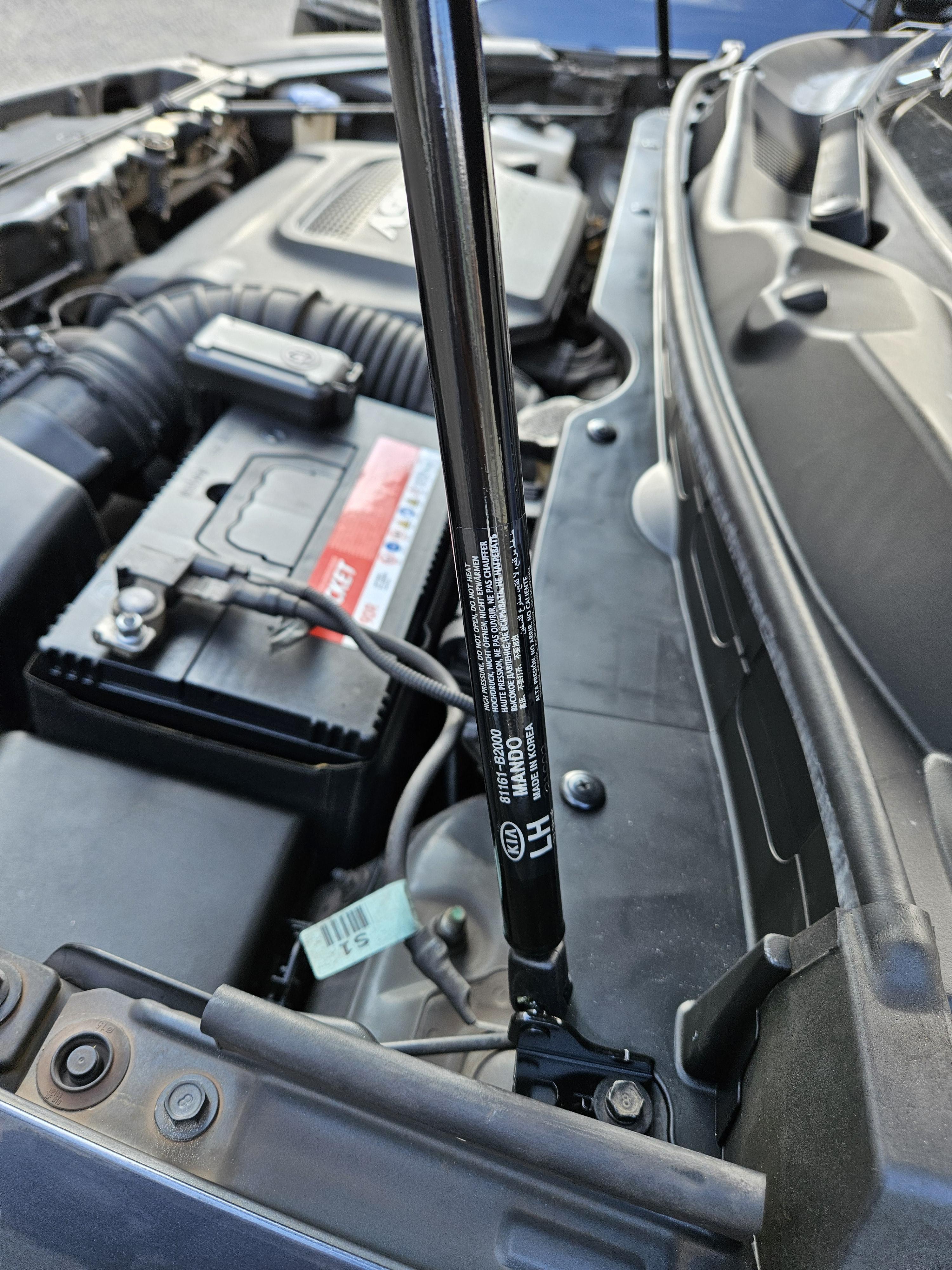

작업 후



고민하던 더 뉴 스포티지R의 보닛* 쇼크 업 소버**를 DIY하였다.

*보닛(bonnet)은 표준국어대사전에 따른 본네트의 올바른 외래어 표현이라고 한다.

**쇼크 업소버는 대개 쇼바라고 표현하곤 한다.



우선 준비물은 아래와 같으며, 총 가격은 23,342원이다.



01234

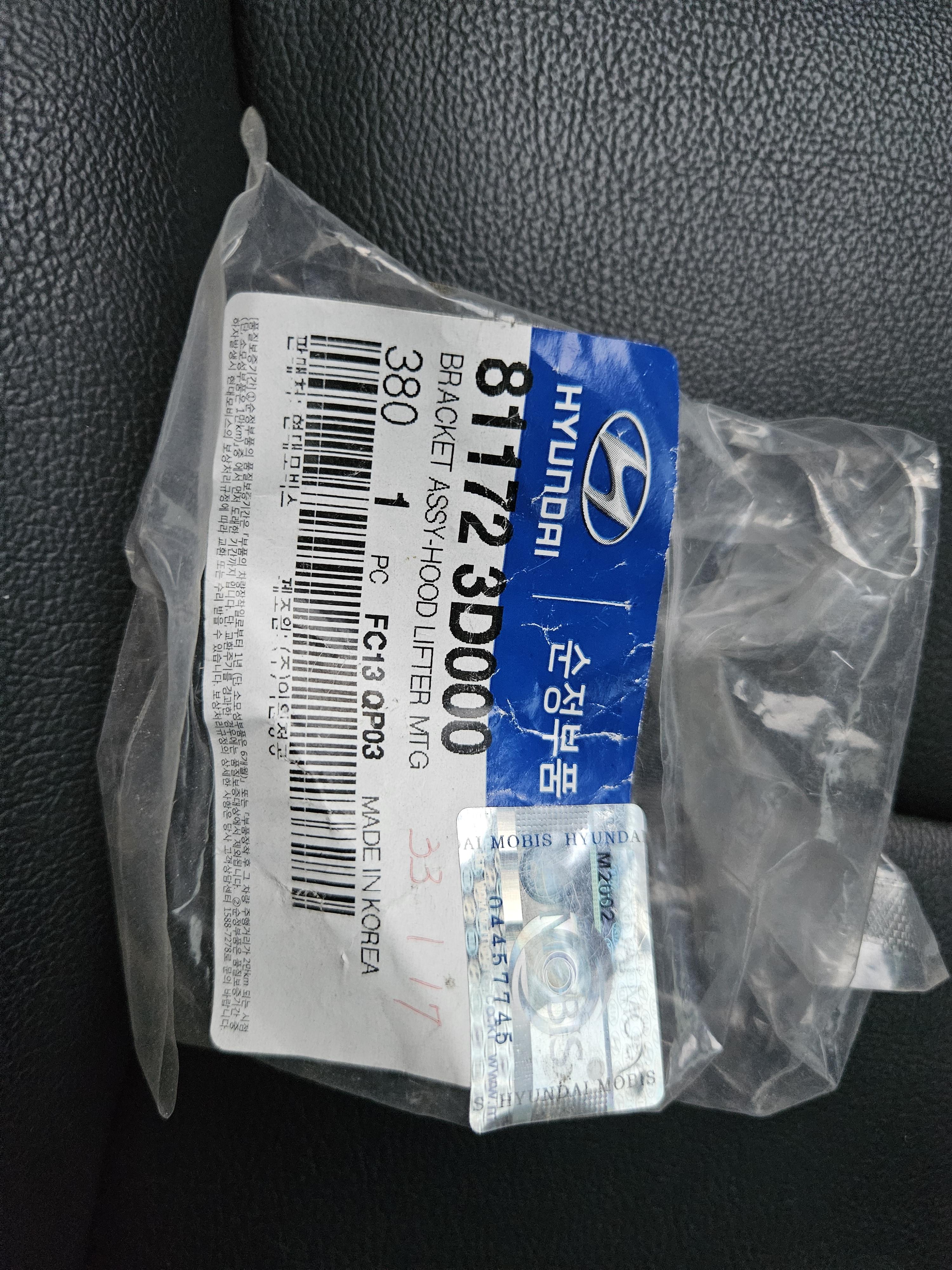

811723D000

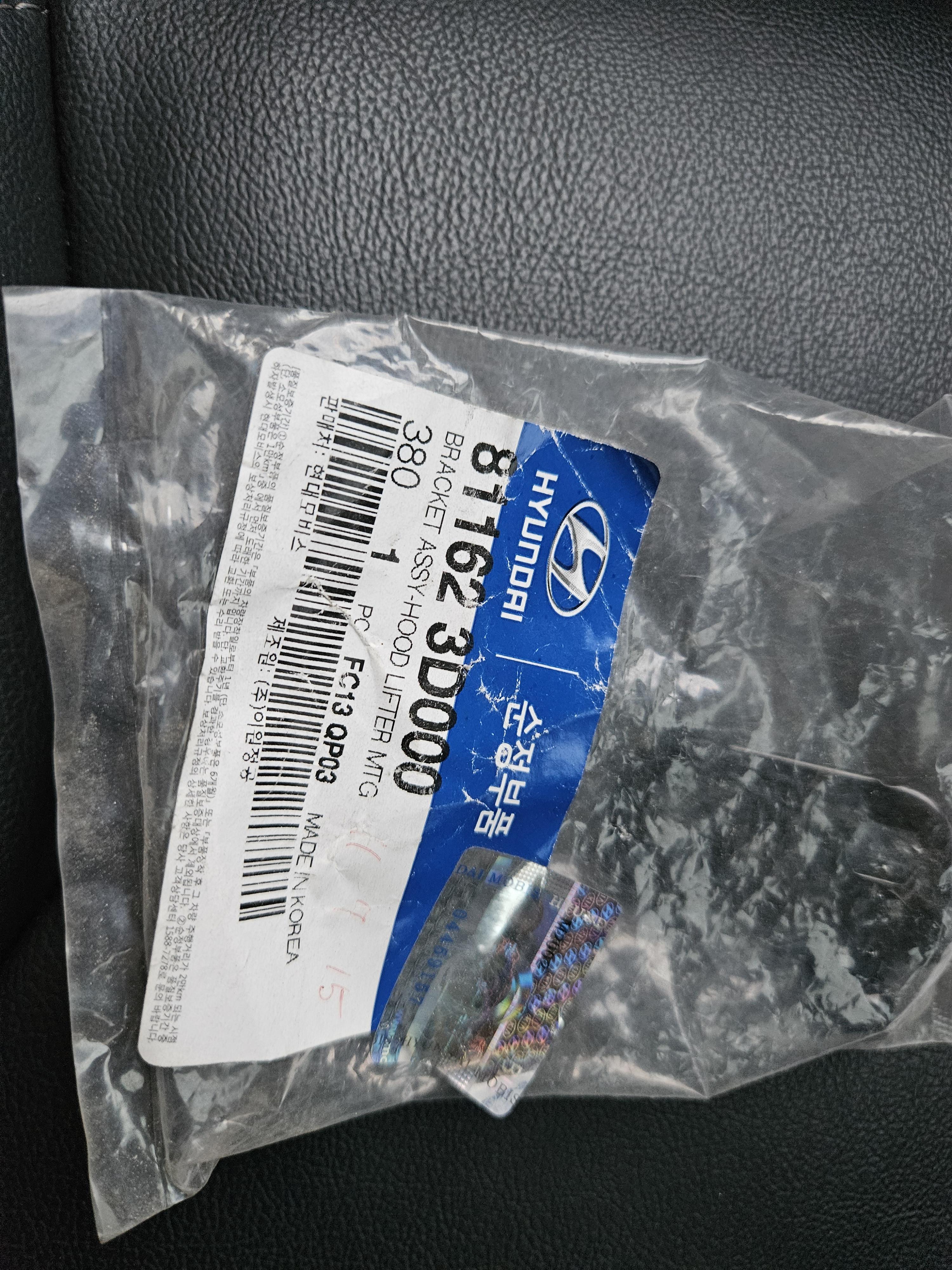

브라켓 어셈블리-후드 리프터 마운팅,우측
1,386원
811623D000
브라켓 어셈블리-후드 리프터 마운팅,좌측
1,386원

8116338000

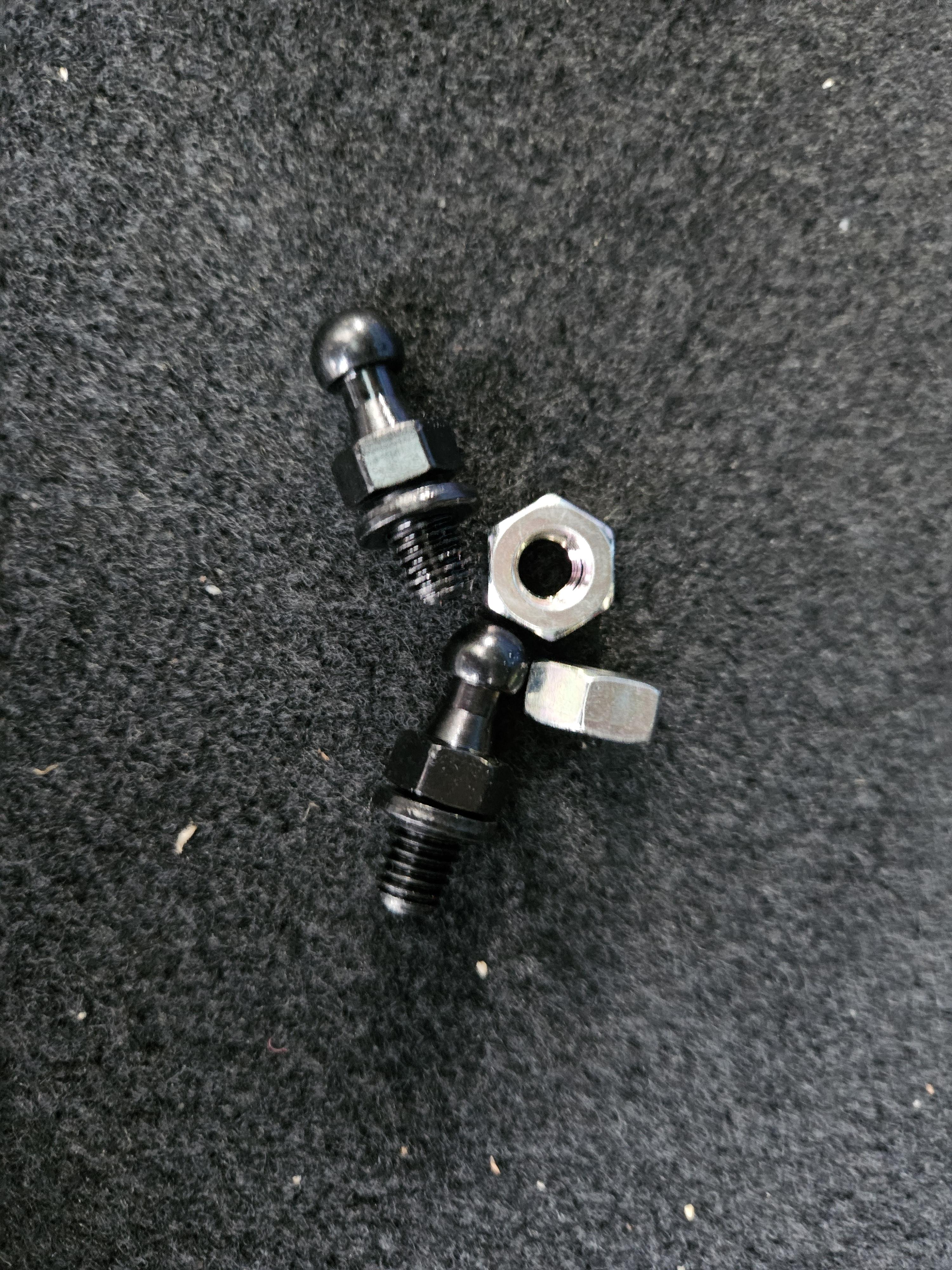

볼 조인트 - 후드 리프트
880원 * 2개
K999060800
너트
55원 * 2개

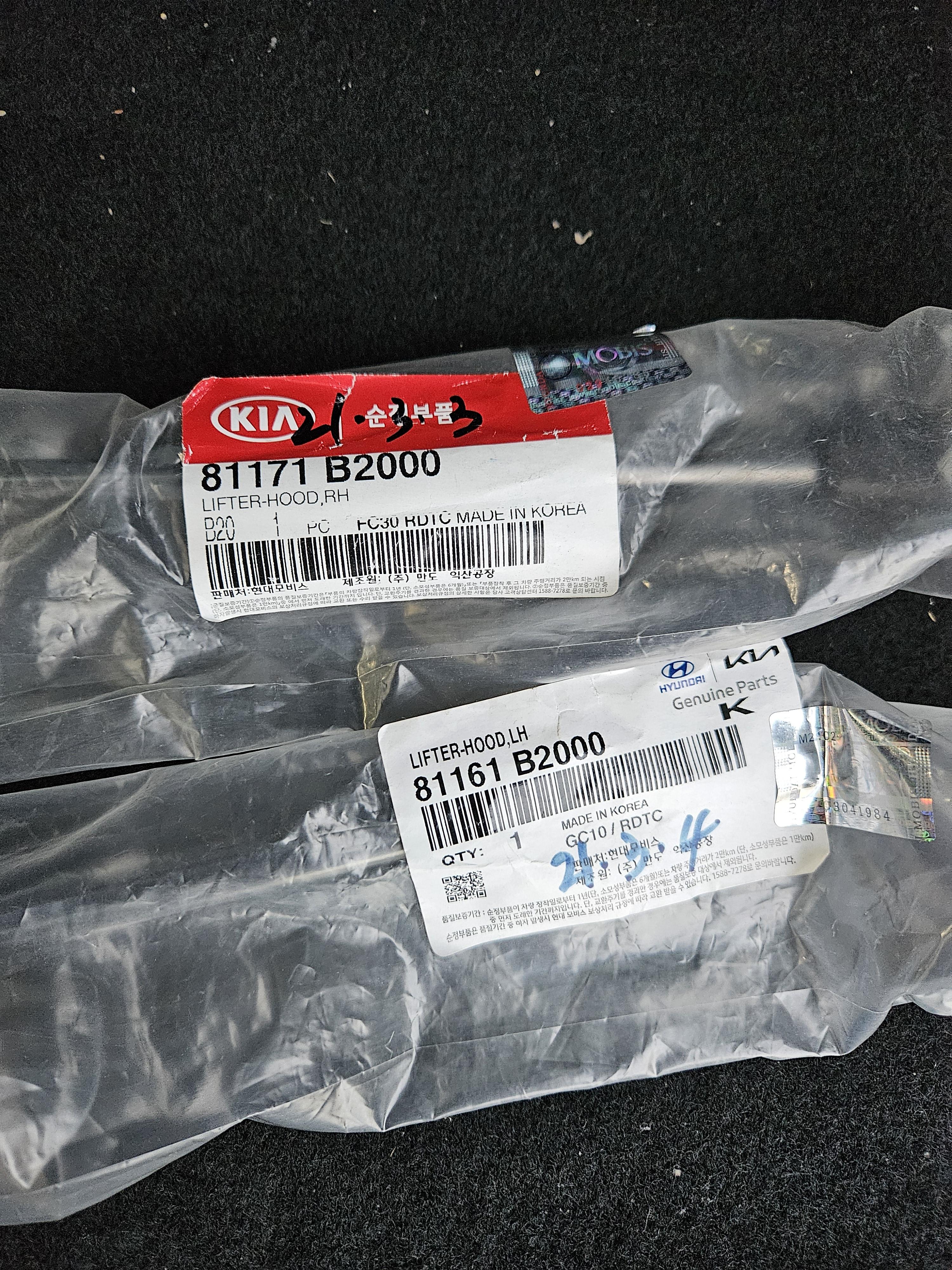

81171B2000
리프터 - 후드, 우측
9,350원
81161B2000
리프터 - 후드, 좌측
9,350원



012345

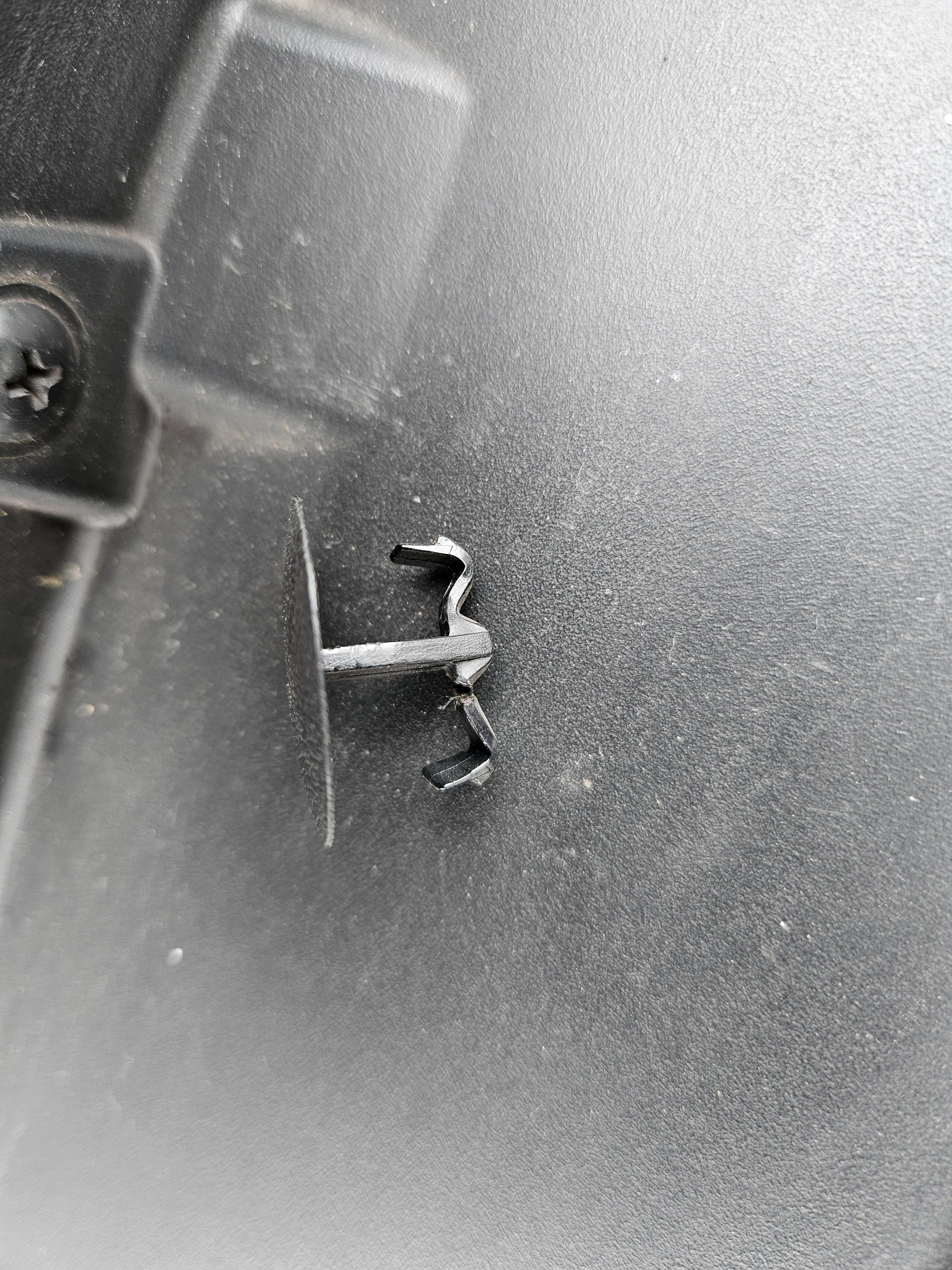

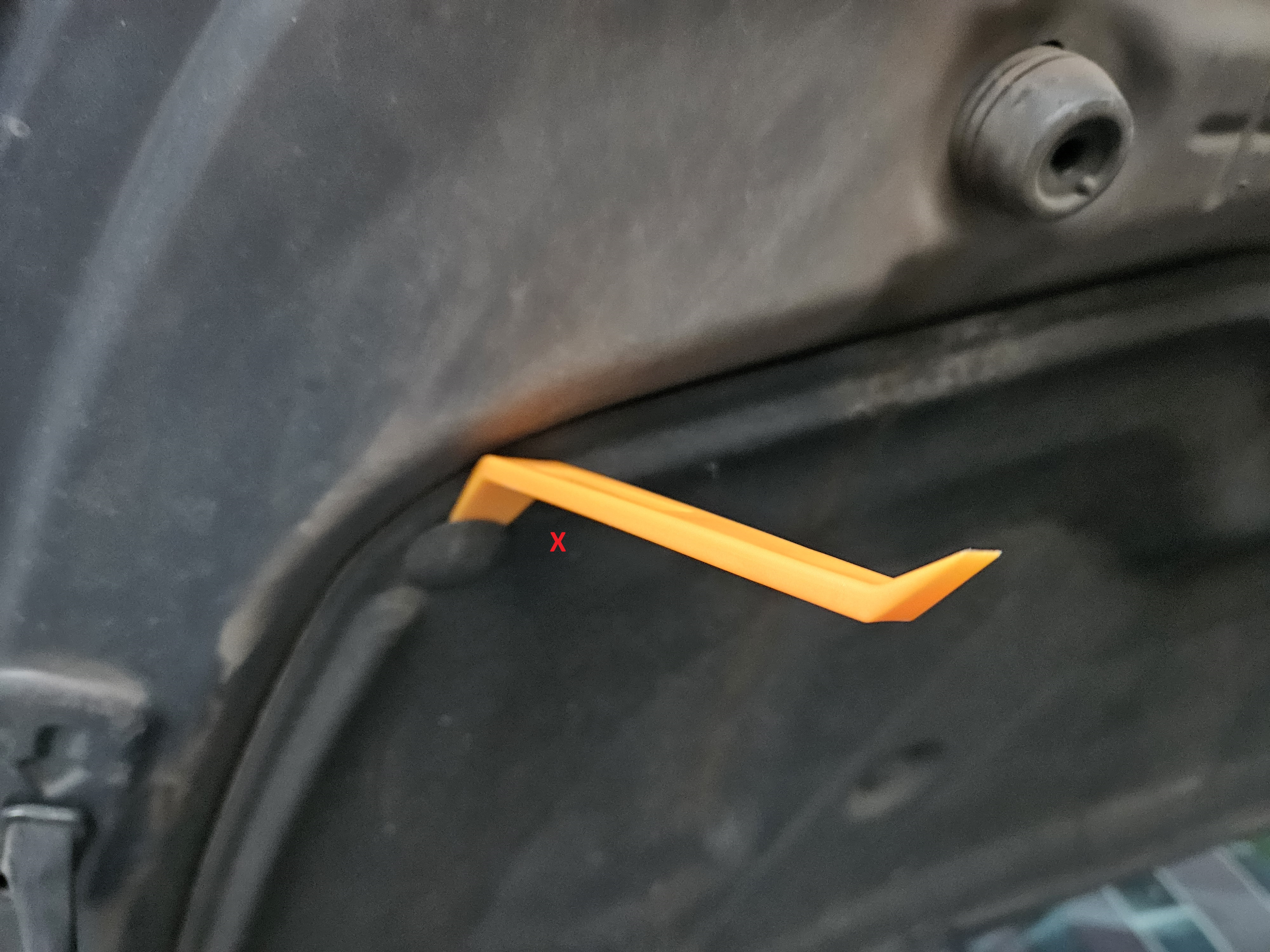

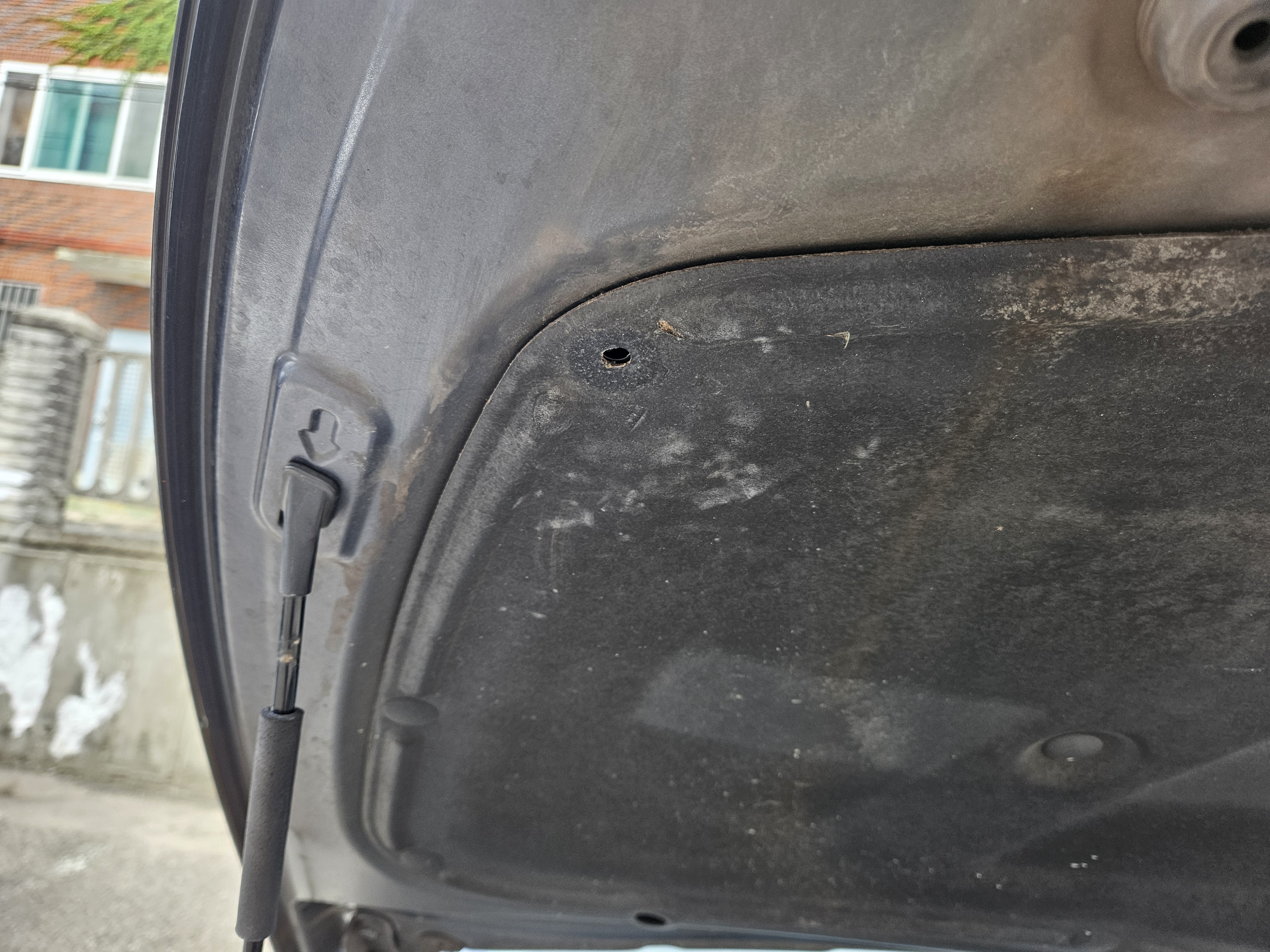

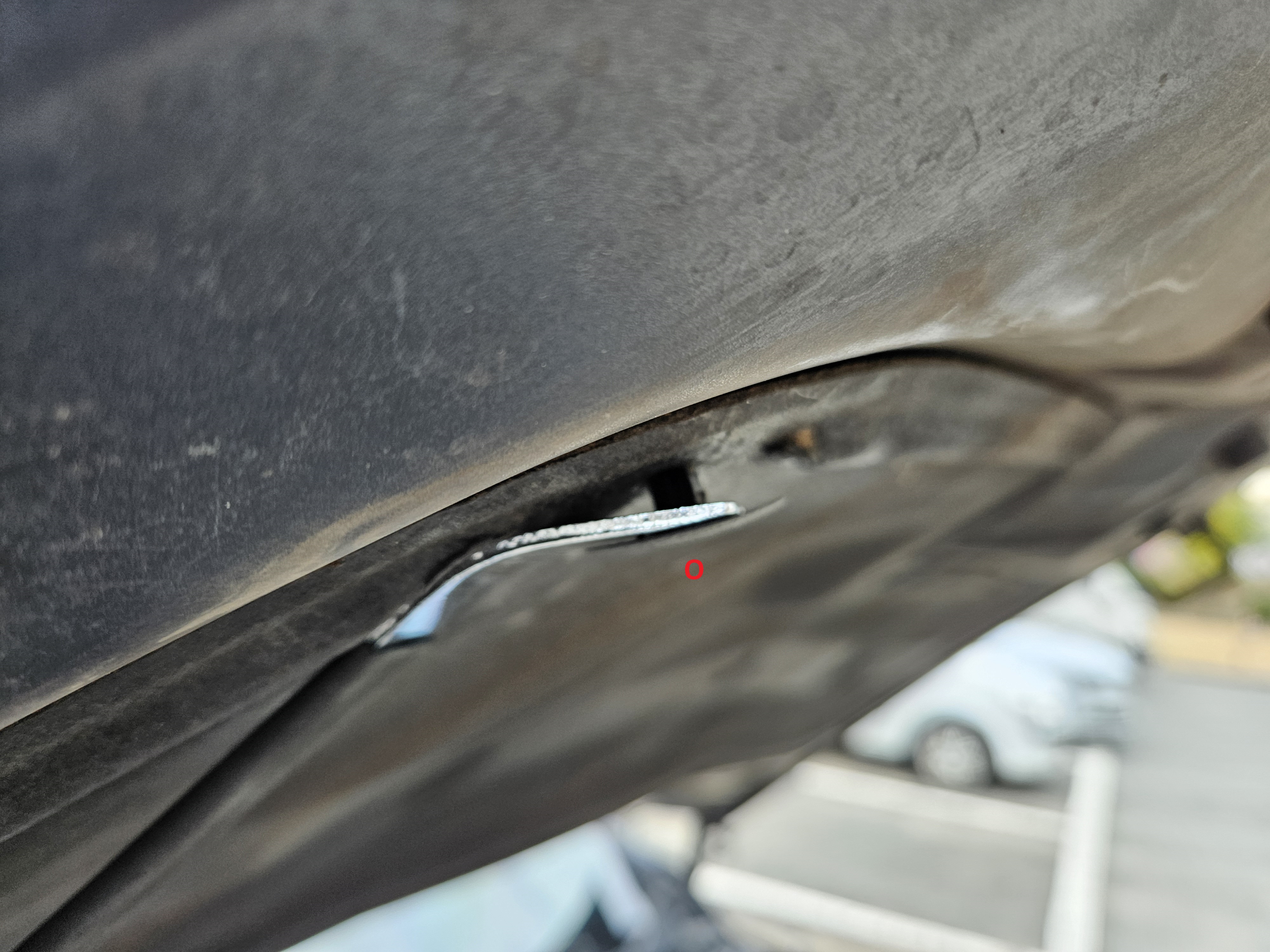

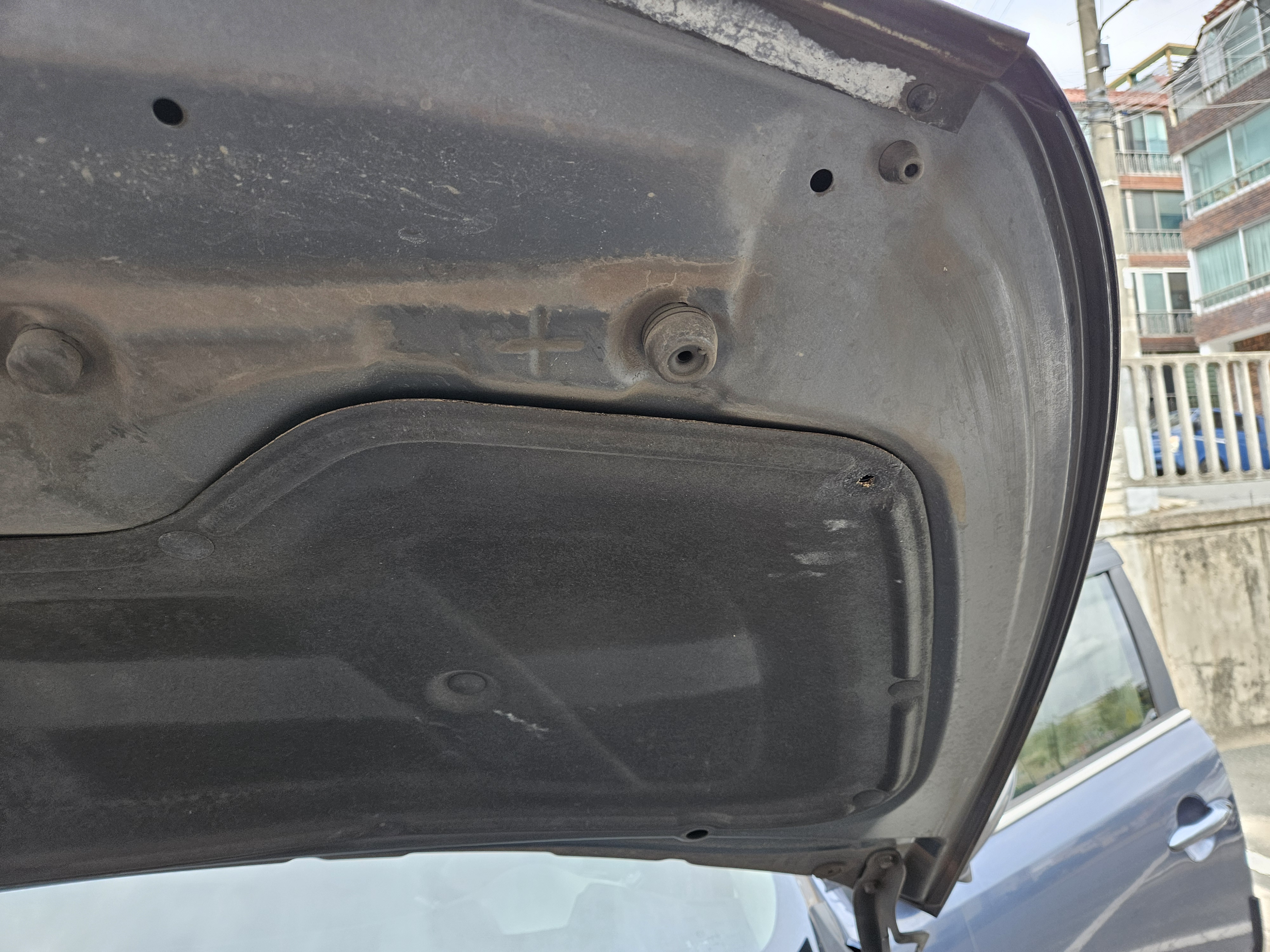

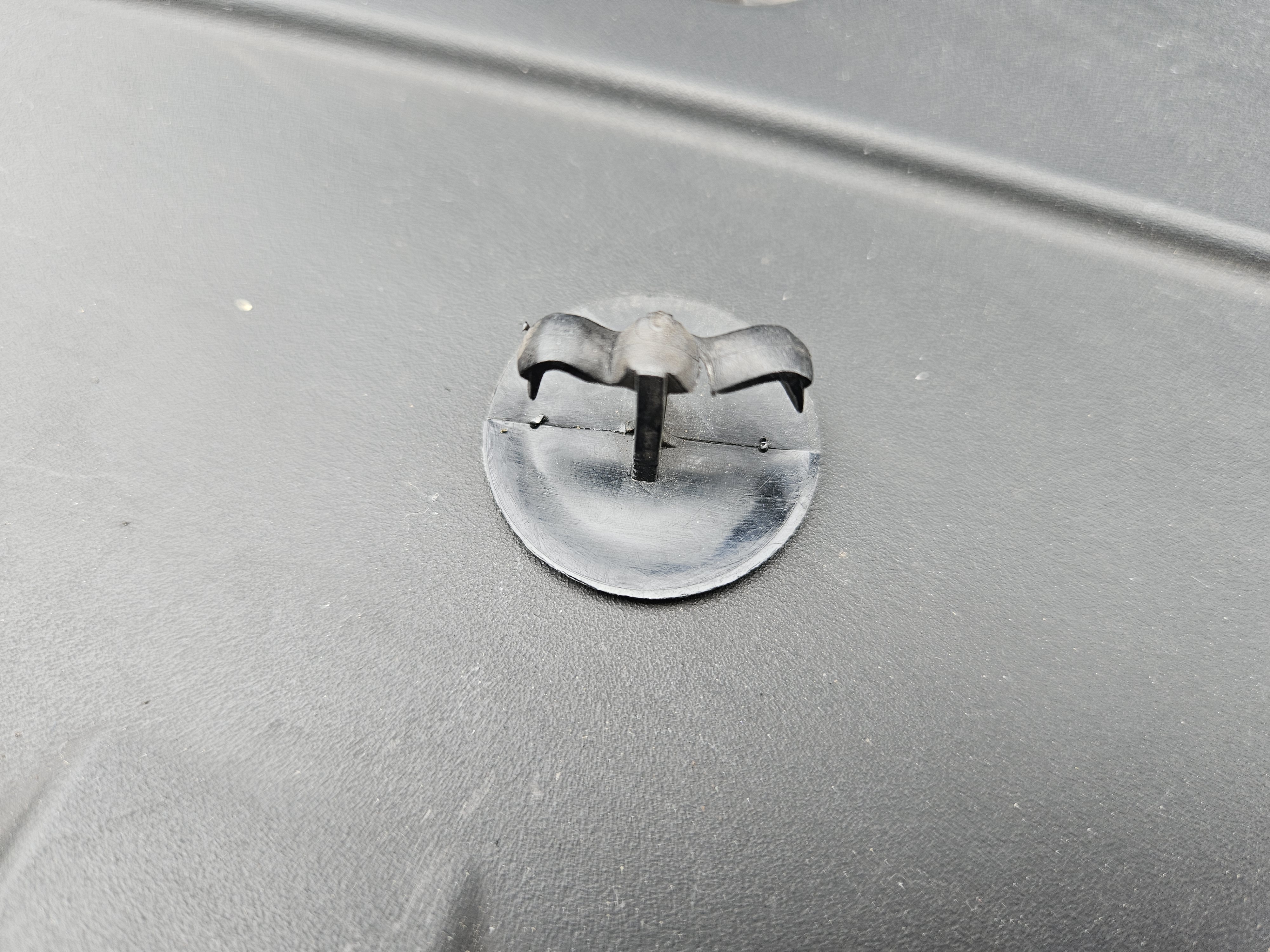

첫 번째 목표 : 후드 트림 아래쪽에는 후드 인슐레이터(보닛 방음판)에 끼워져 있는 클립 제거

제거할 거니까, 힘 줘서 빼도 된다.

다만, 생각보다 잘 안 빠지므로 힘 줘서 빼되, 클립의 플라스틱이 부러져서 후드 트림 안쪽에 떨어지지 않도록 유의한다.

플라스틱 헤라로는 어림도 없었고, 클립리무버 형태를 활용하는 것을 추천한다.

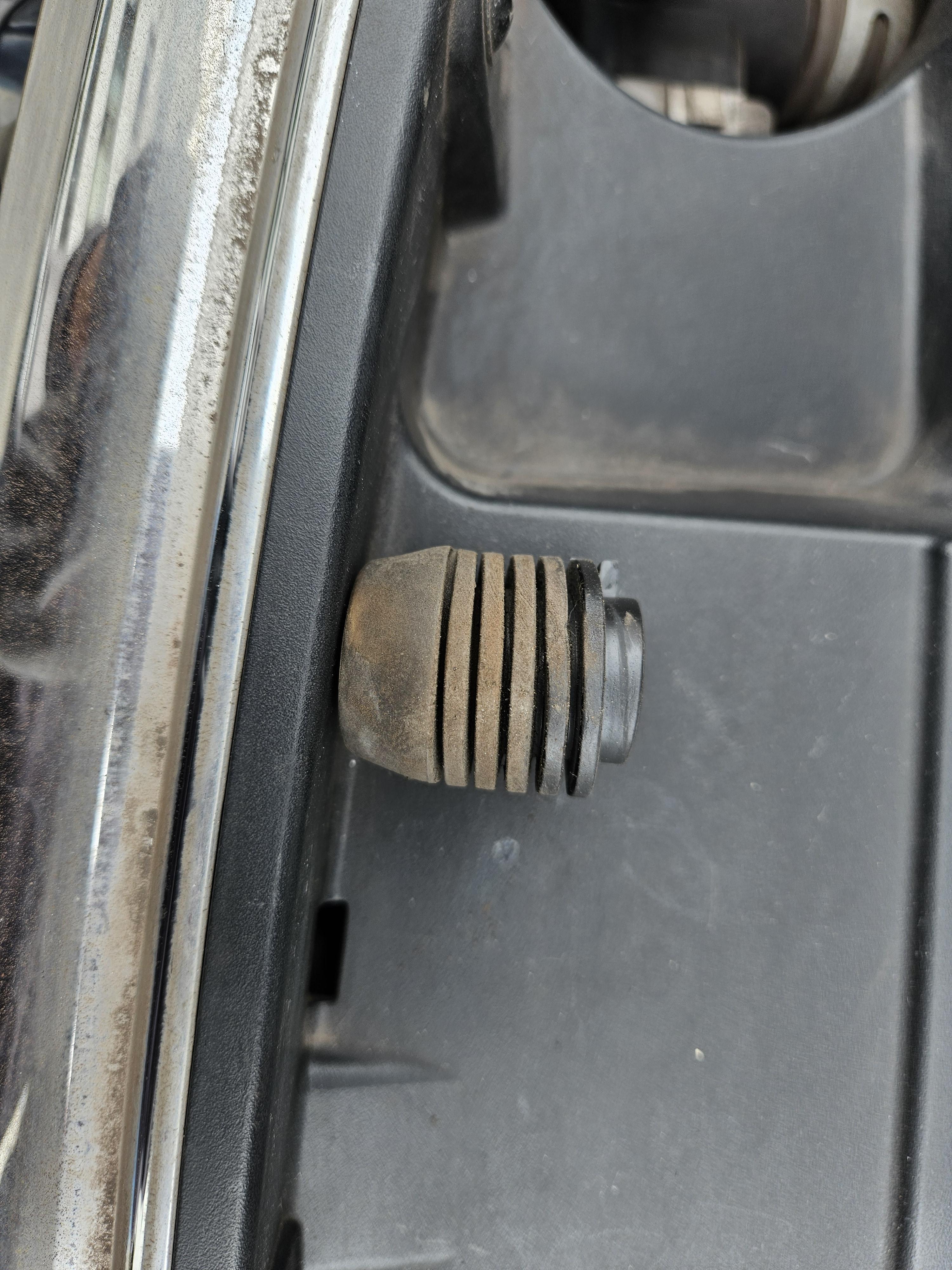

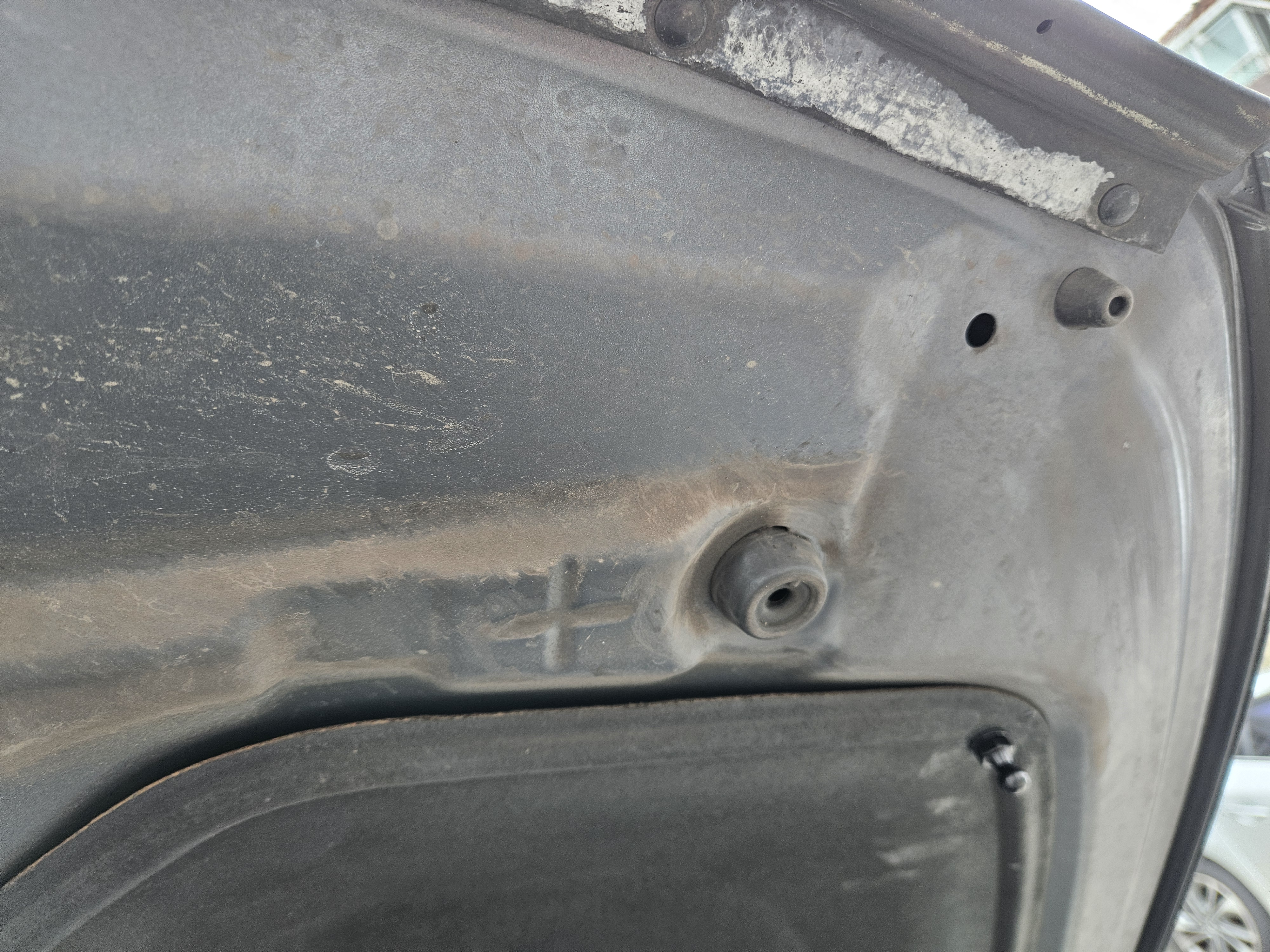

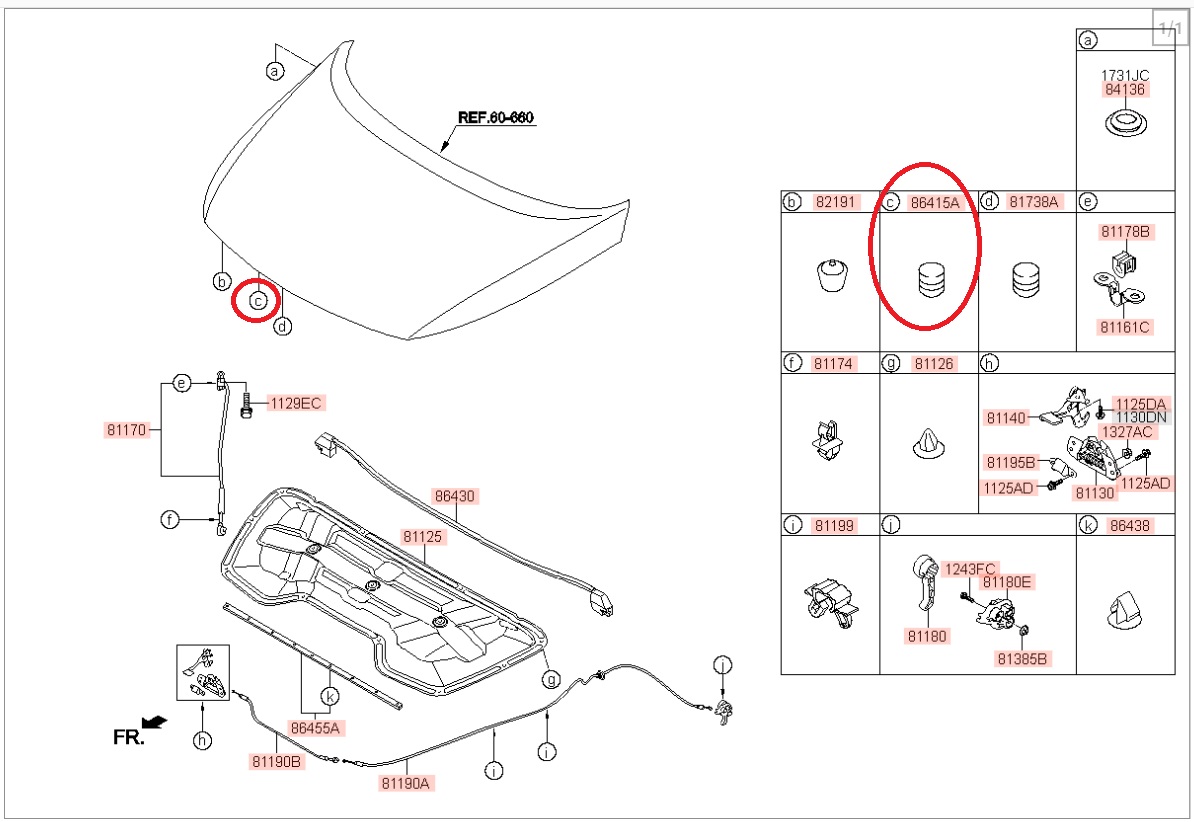

두 번째 목표 : 보닛 후드에 있는 고무(범퍼 - 후드 오버슬랩)를 탈착 해준다.

이건 다시 장착할 거니까, 잃어버리지 않게 유의한다.





012

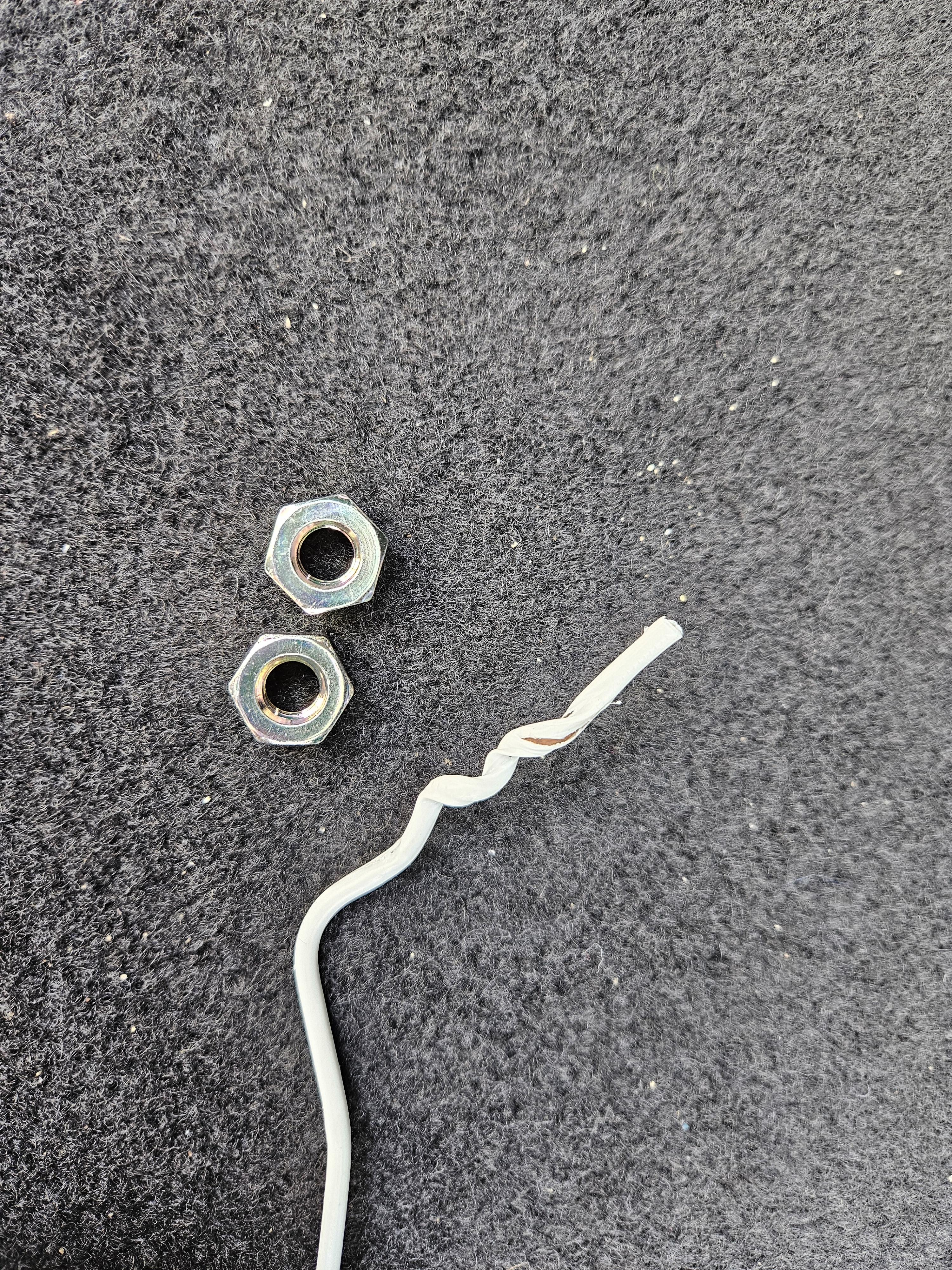

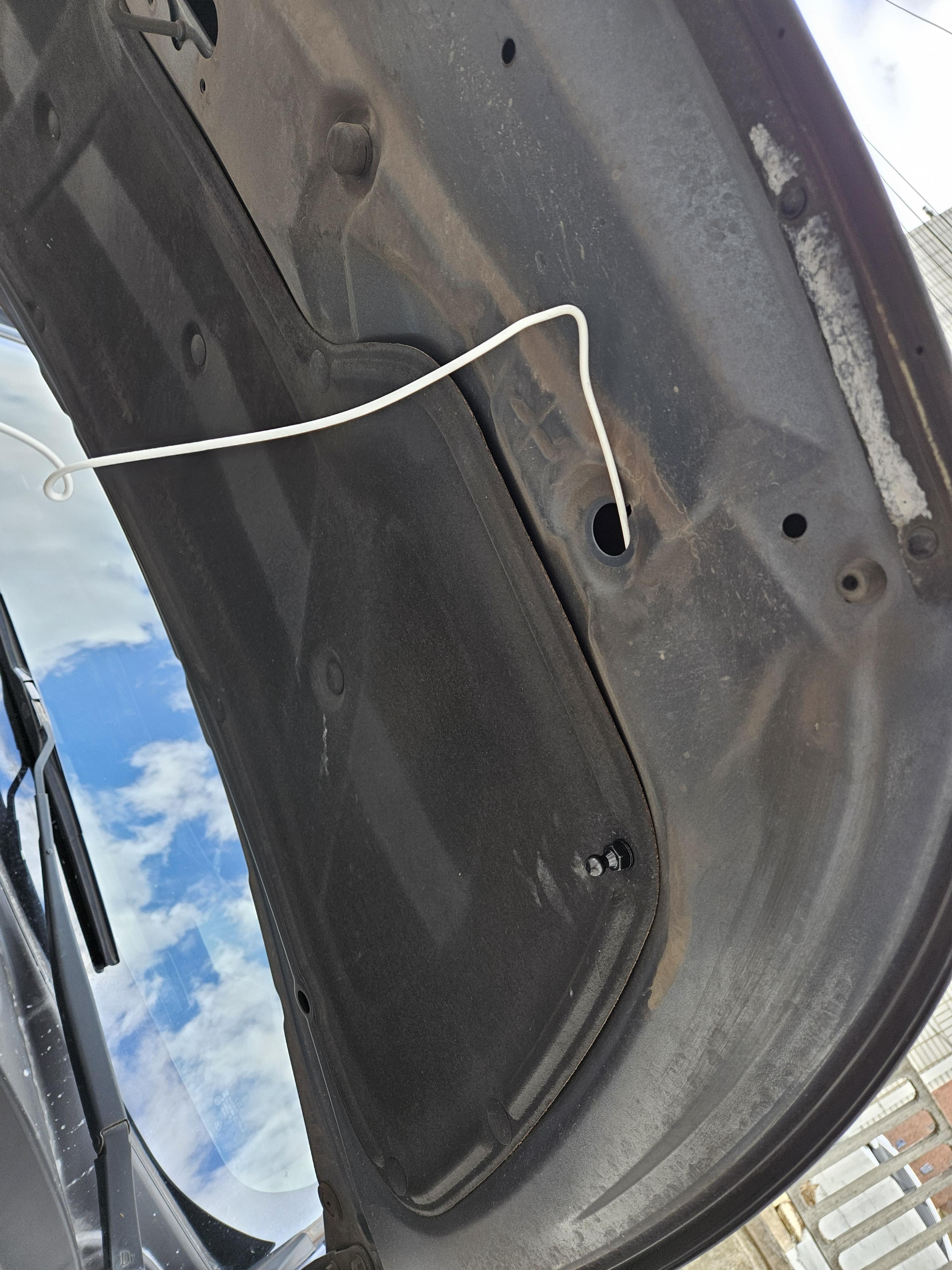

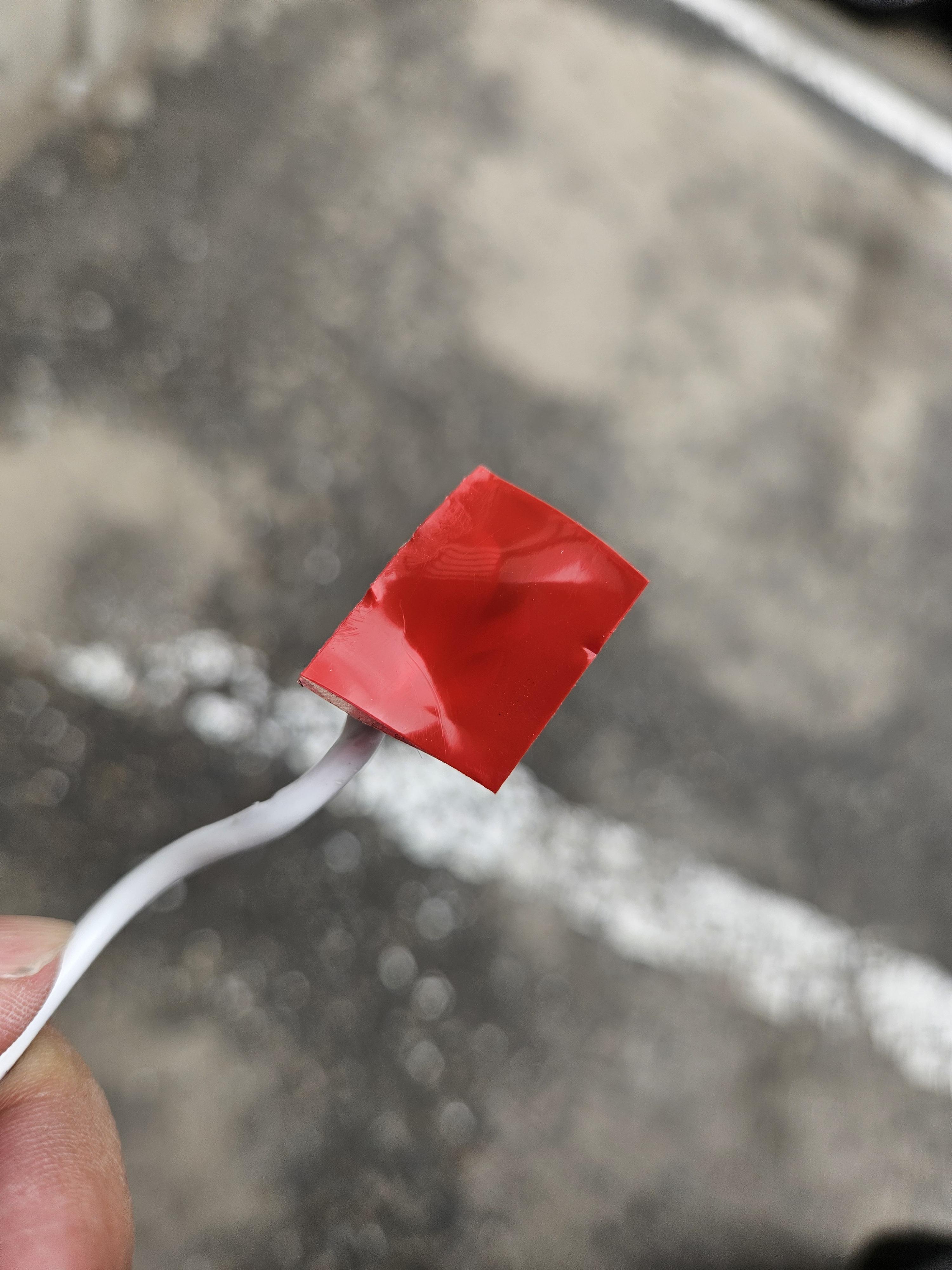

세 번째 목표 : 옷걸이를 구부러 뜨리고, 맨 끝에 너트를 양면테이프로 붙여준다.

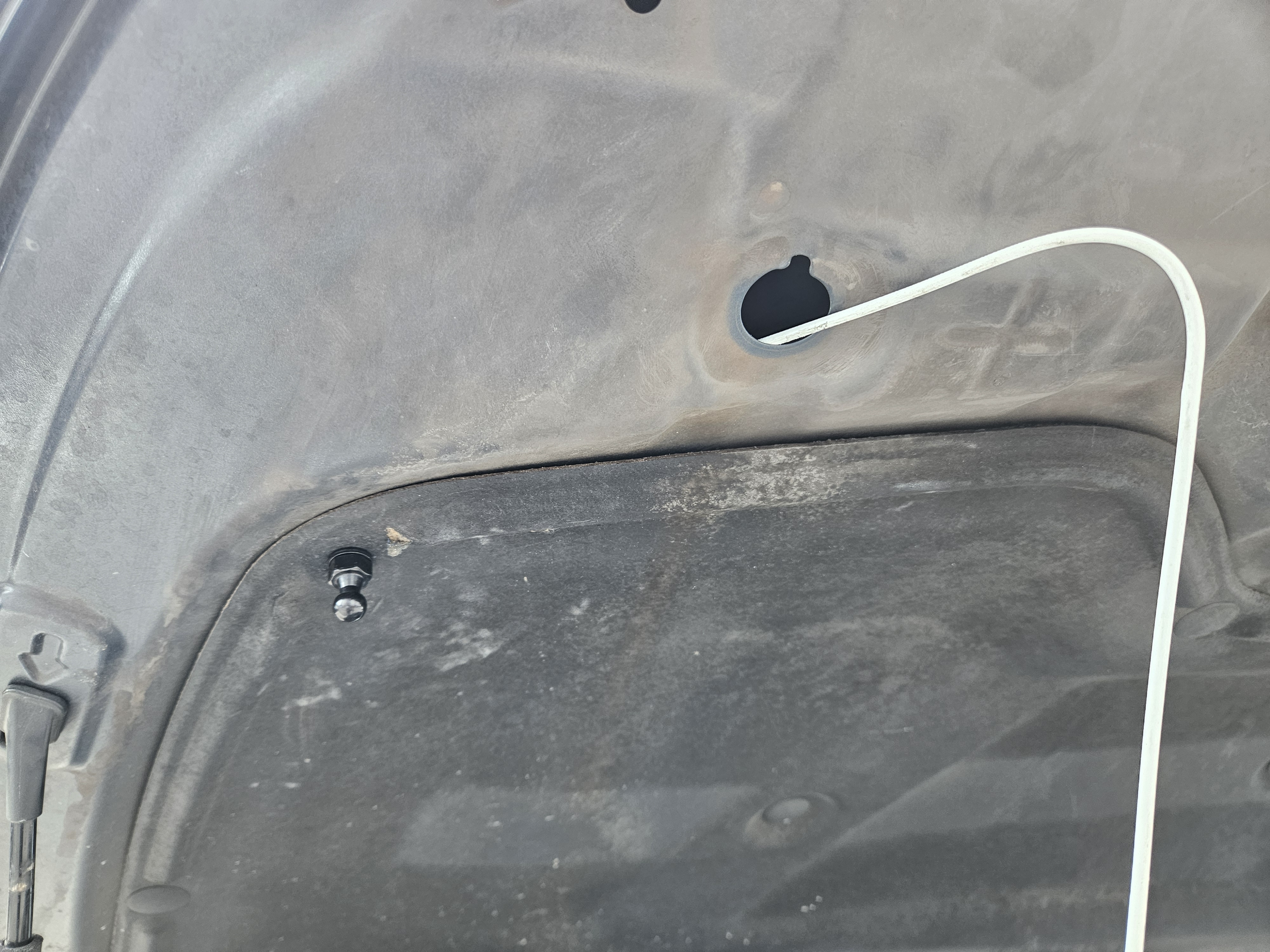

그 뒤에 고무(범퍼 - 후드 오버슬랩)를 탈착한 구멍 사이로 옷걸이를 집어 넣어, 후드 인슐레이터 구멍 자리로 너트 위치를 맞춰준다.

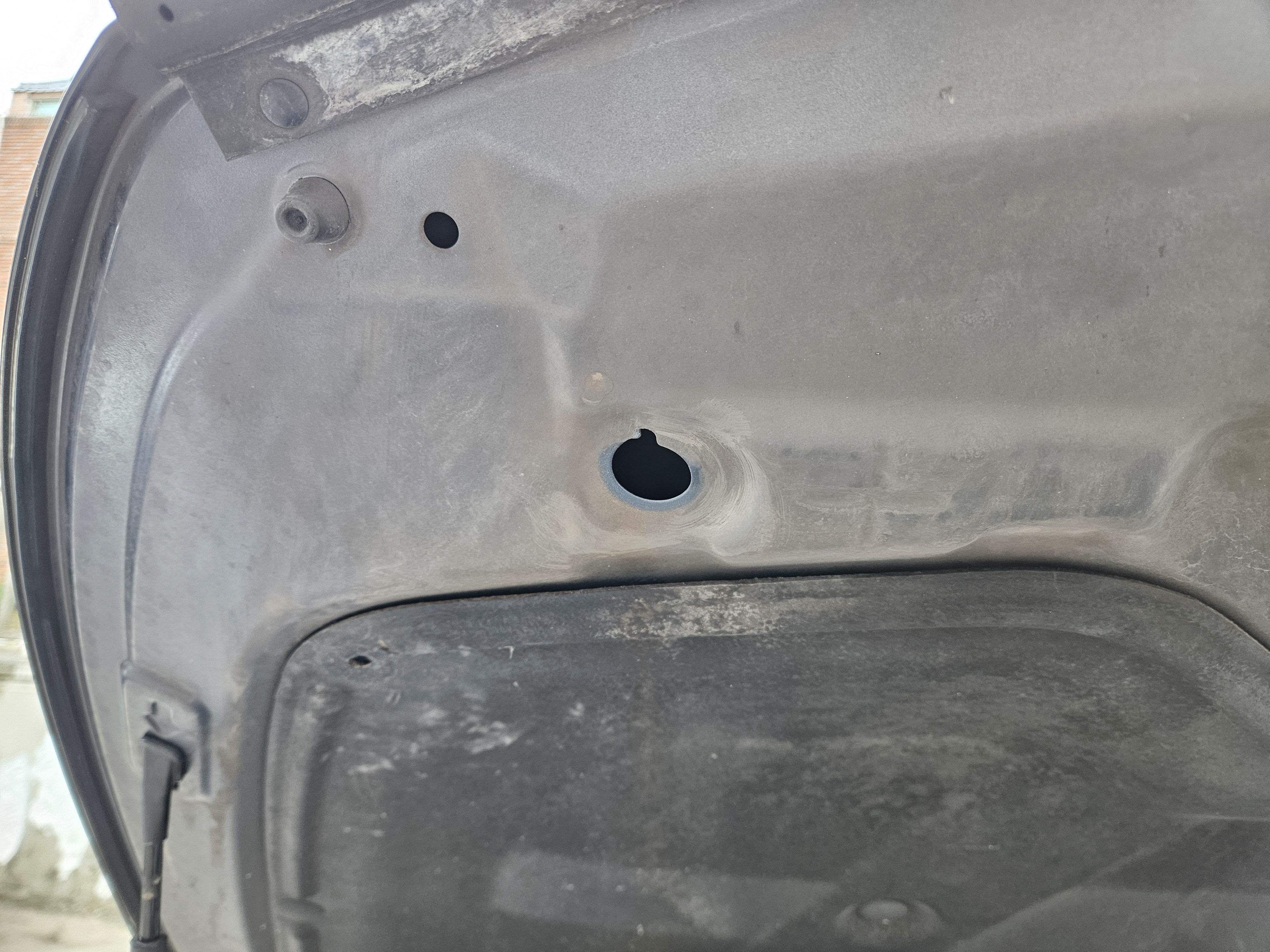

너트가 후드 인슐레이터 구멍에 보일 때, '볼 조인트 - 후드 리프트'를 끼워준다.

이게 쉽지 않으므로, 옷걸이를 구부려 가며, 계속 시도해주면 된다.



01234

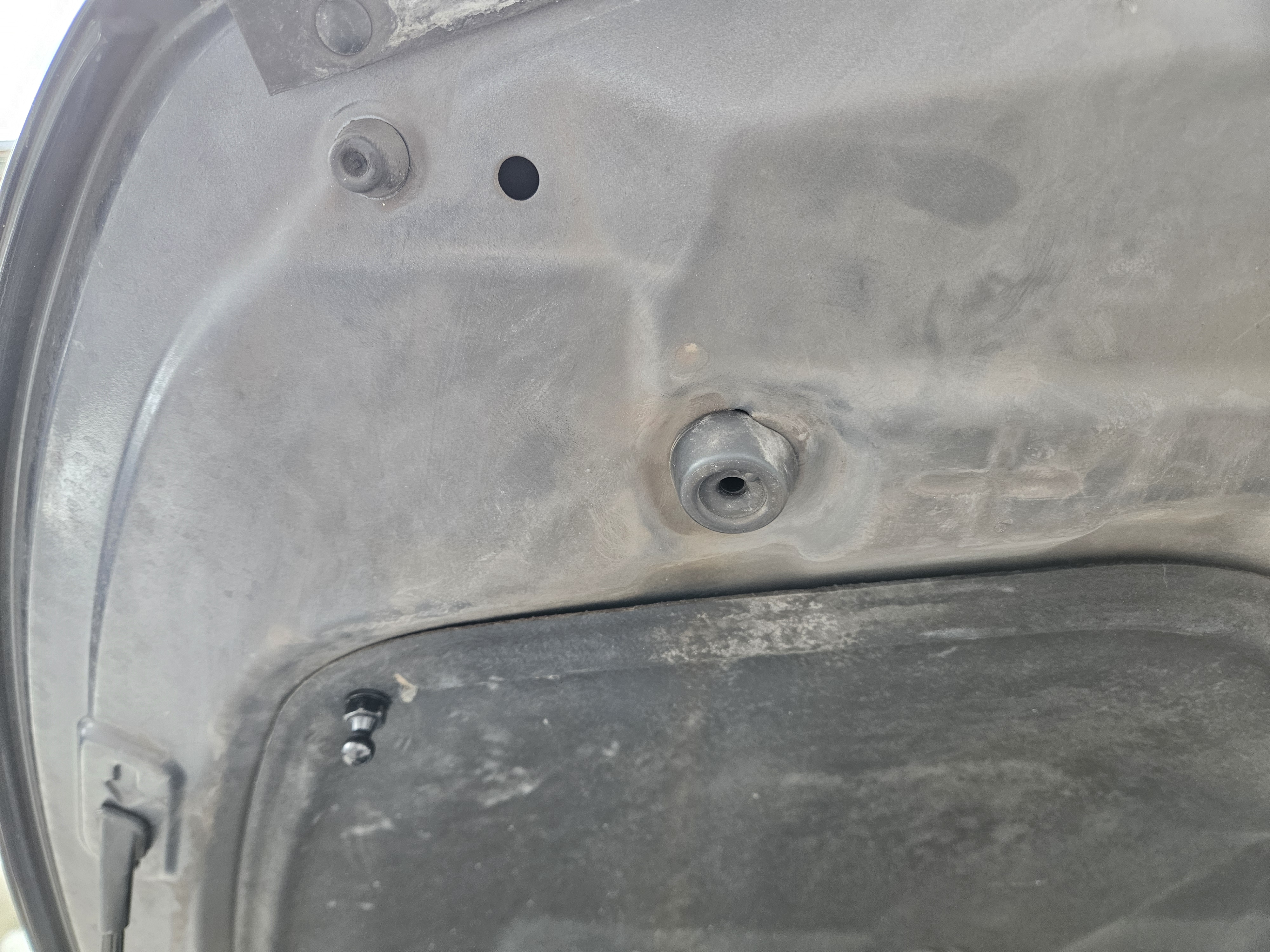

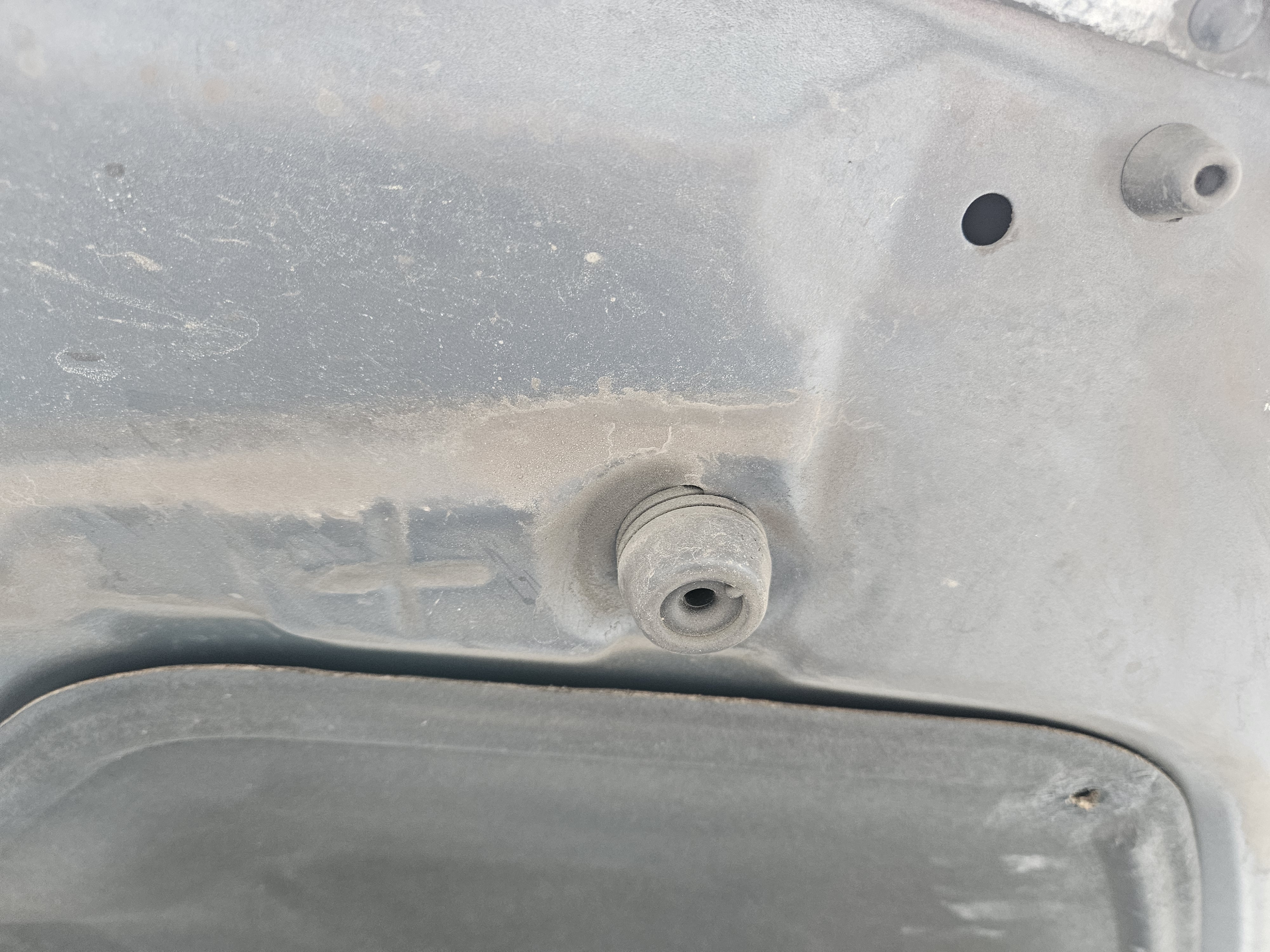

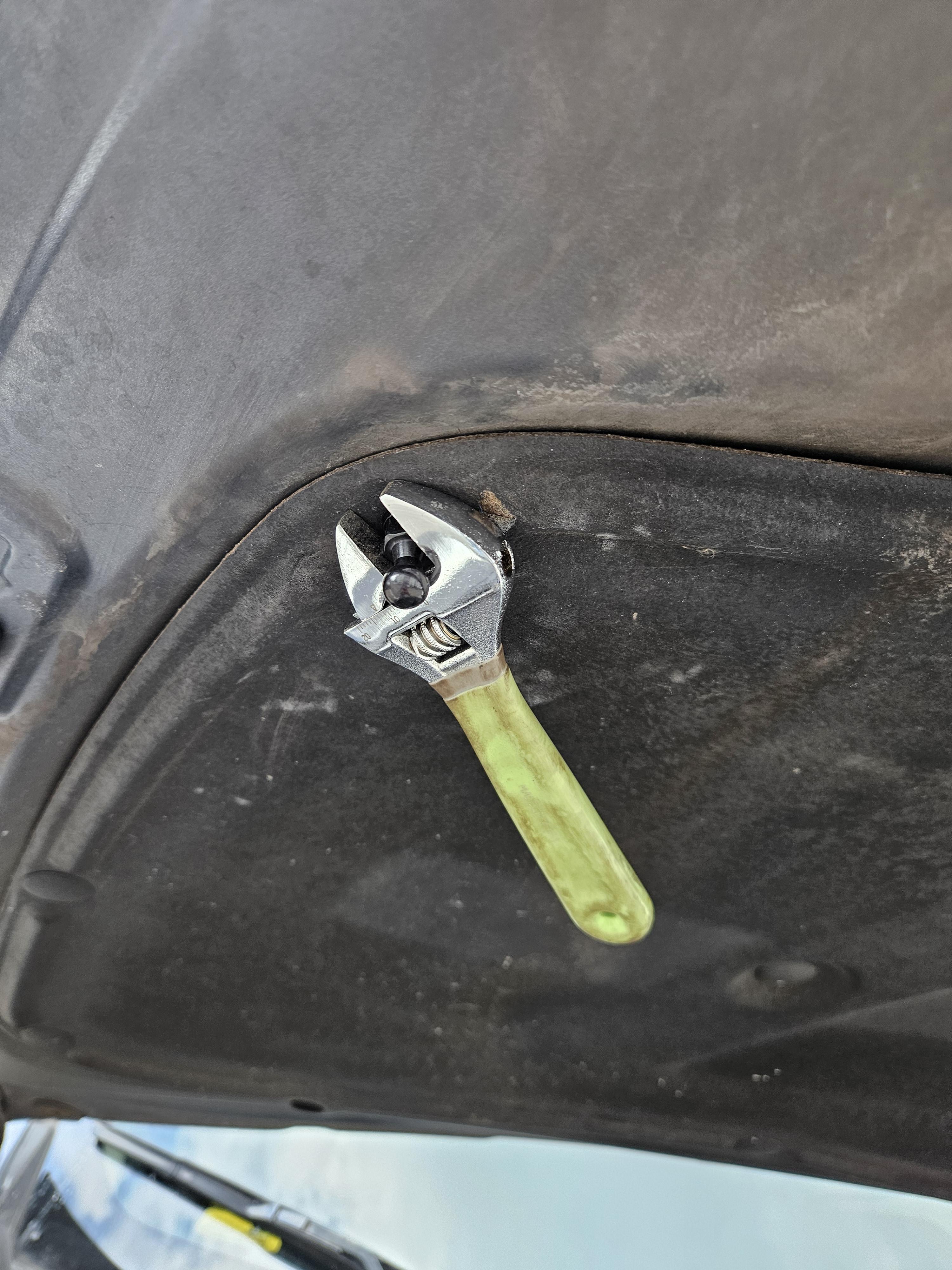

네 번째 목표 : 볼 조인트 - 후드 리프트는 스패너로 최대한 조여준다.

그러고 나면  고무(범퍼 - 후드 오버슬랩)를 다시 장착해 준다.



012

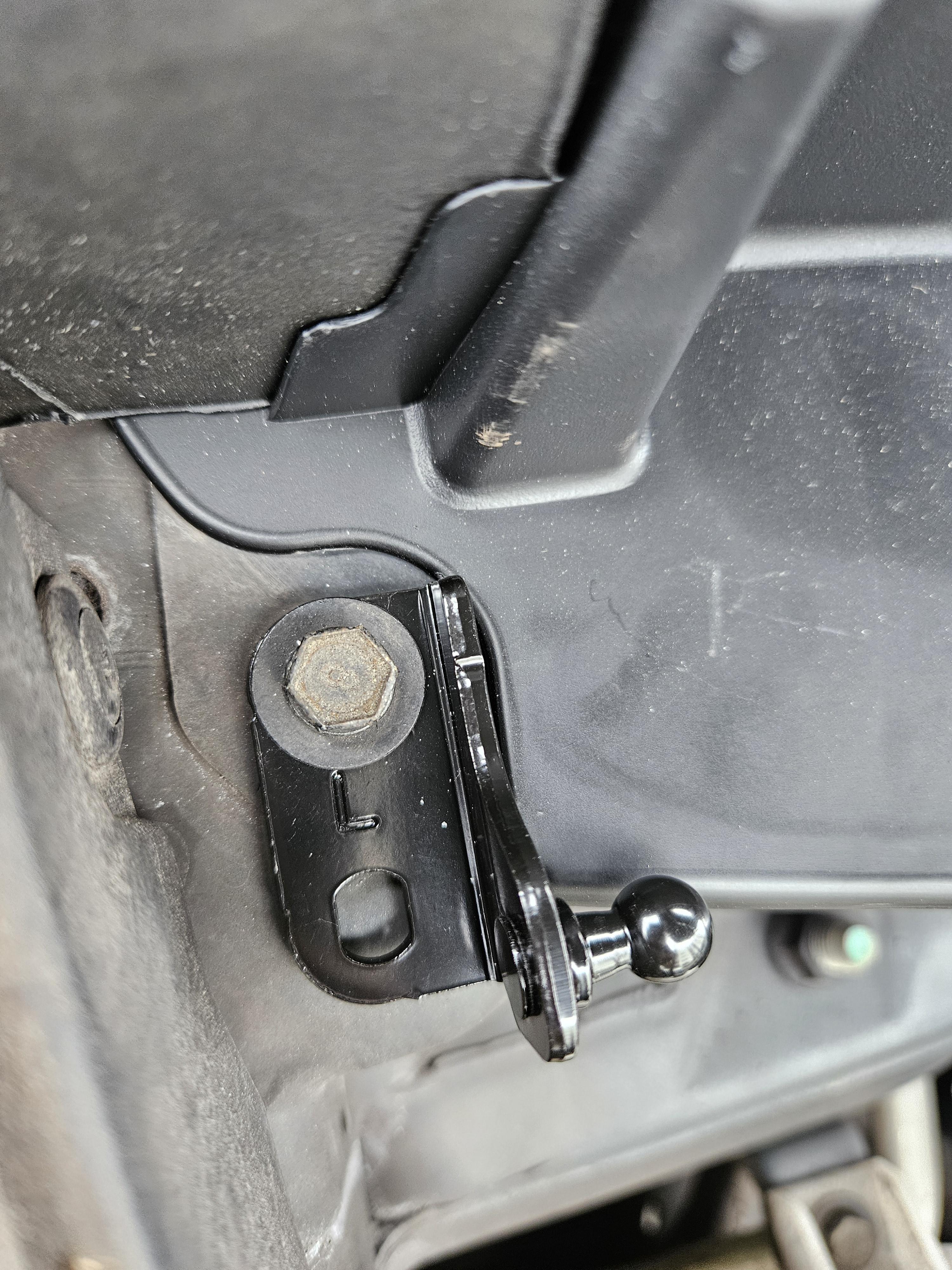

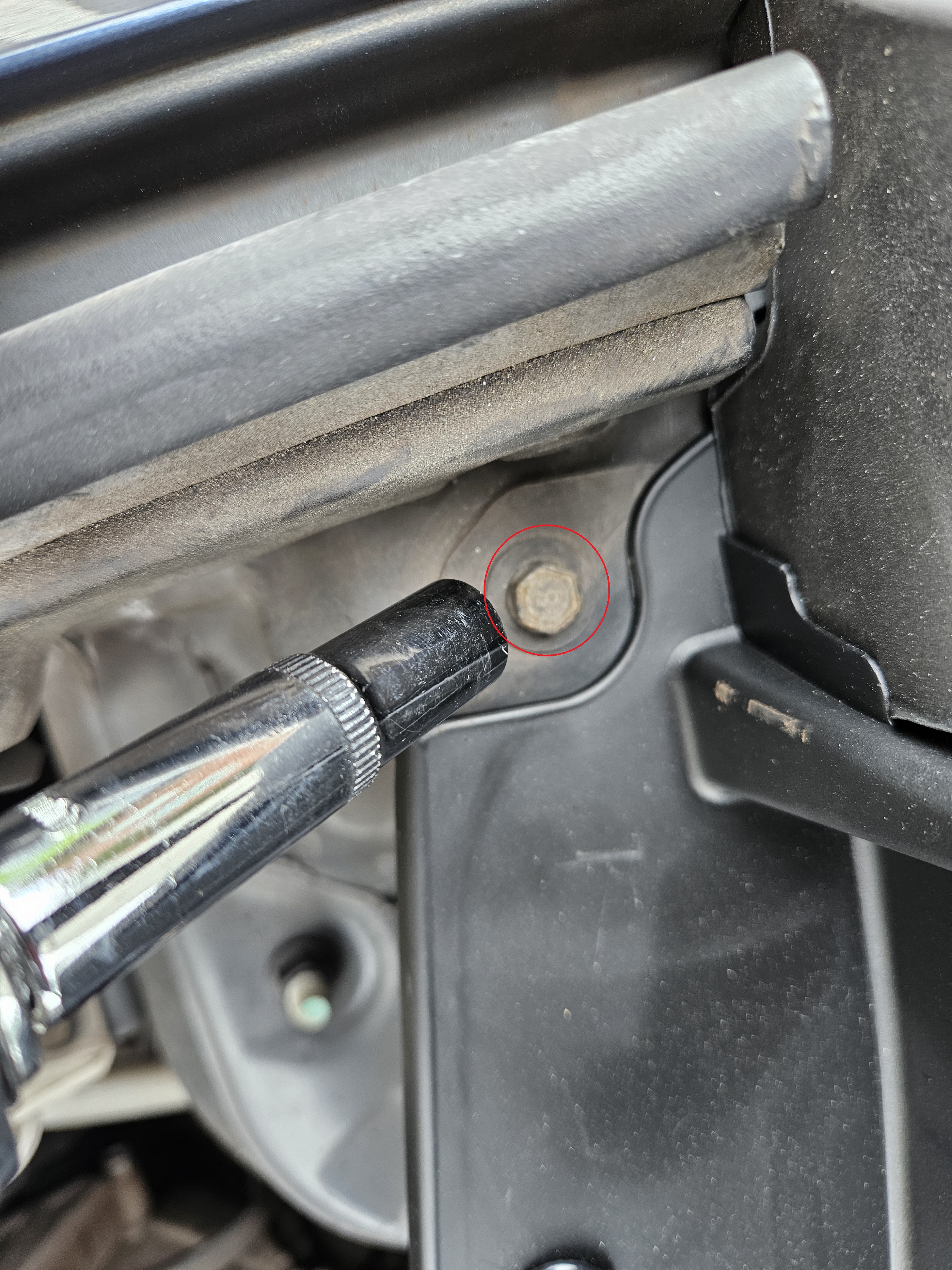

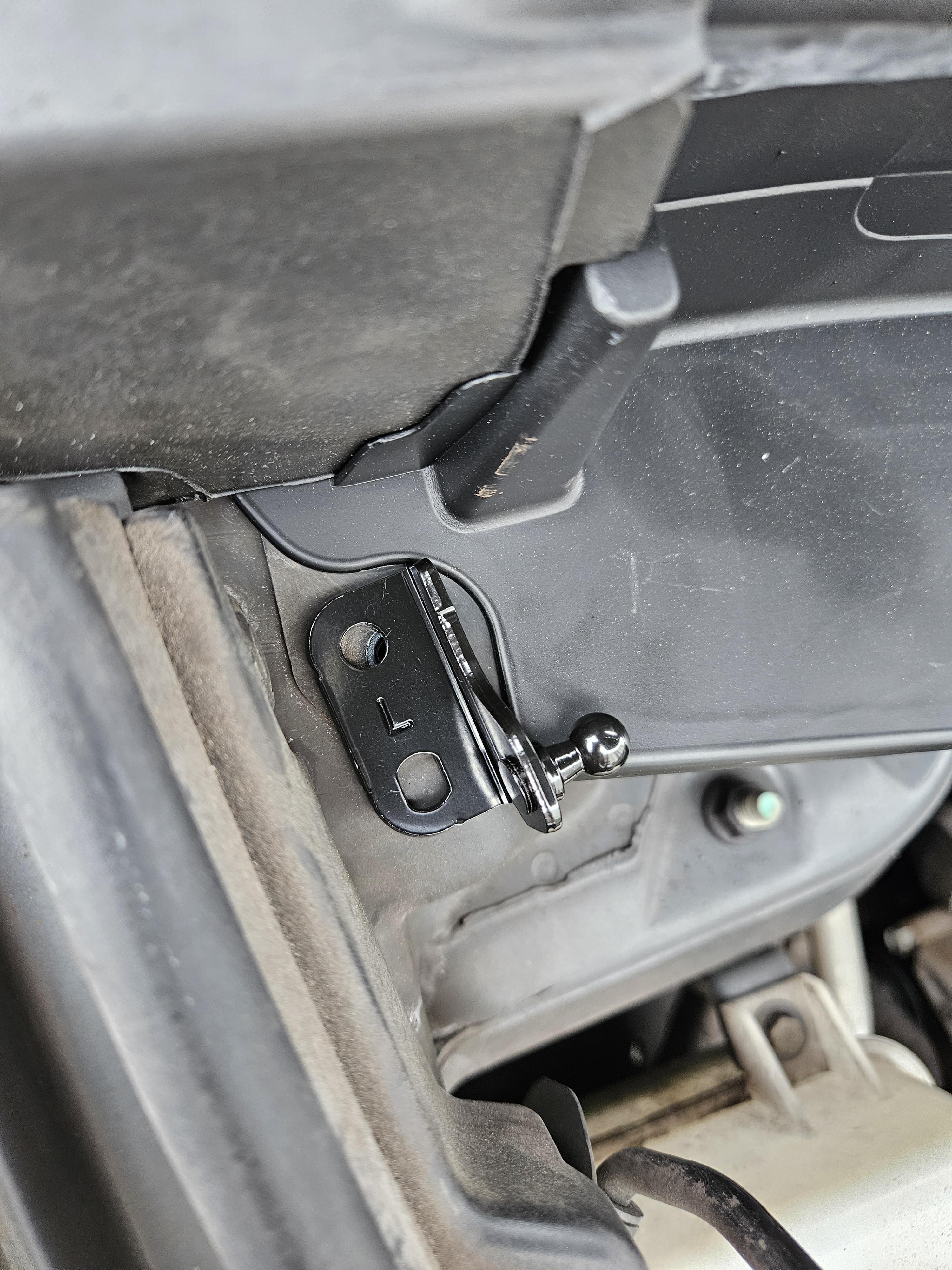

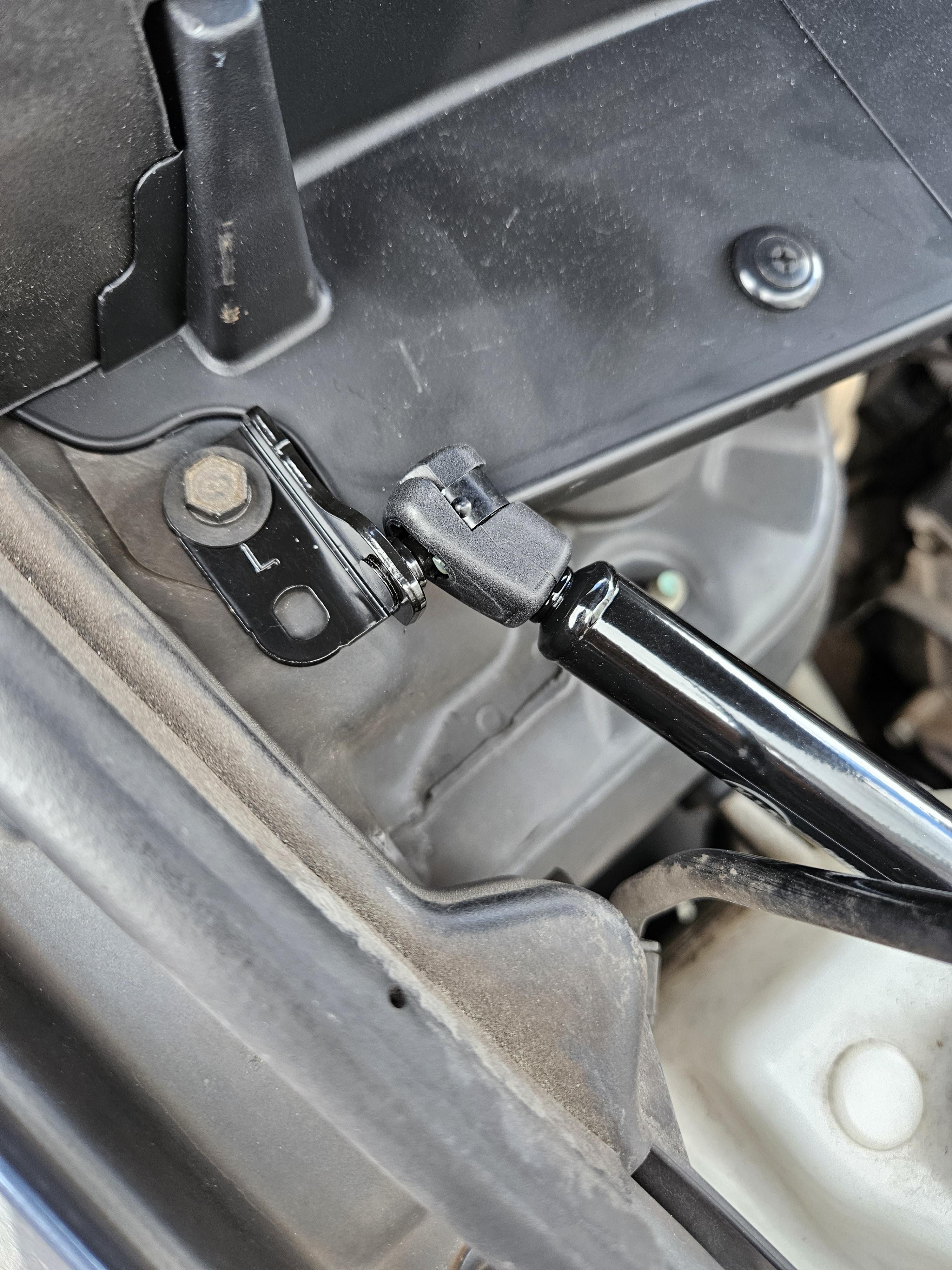

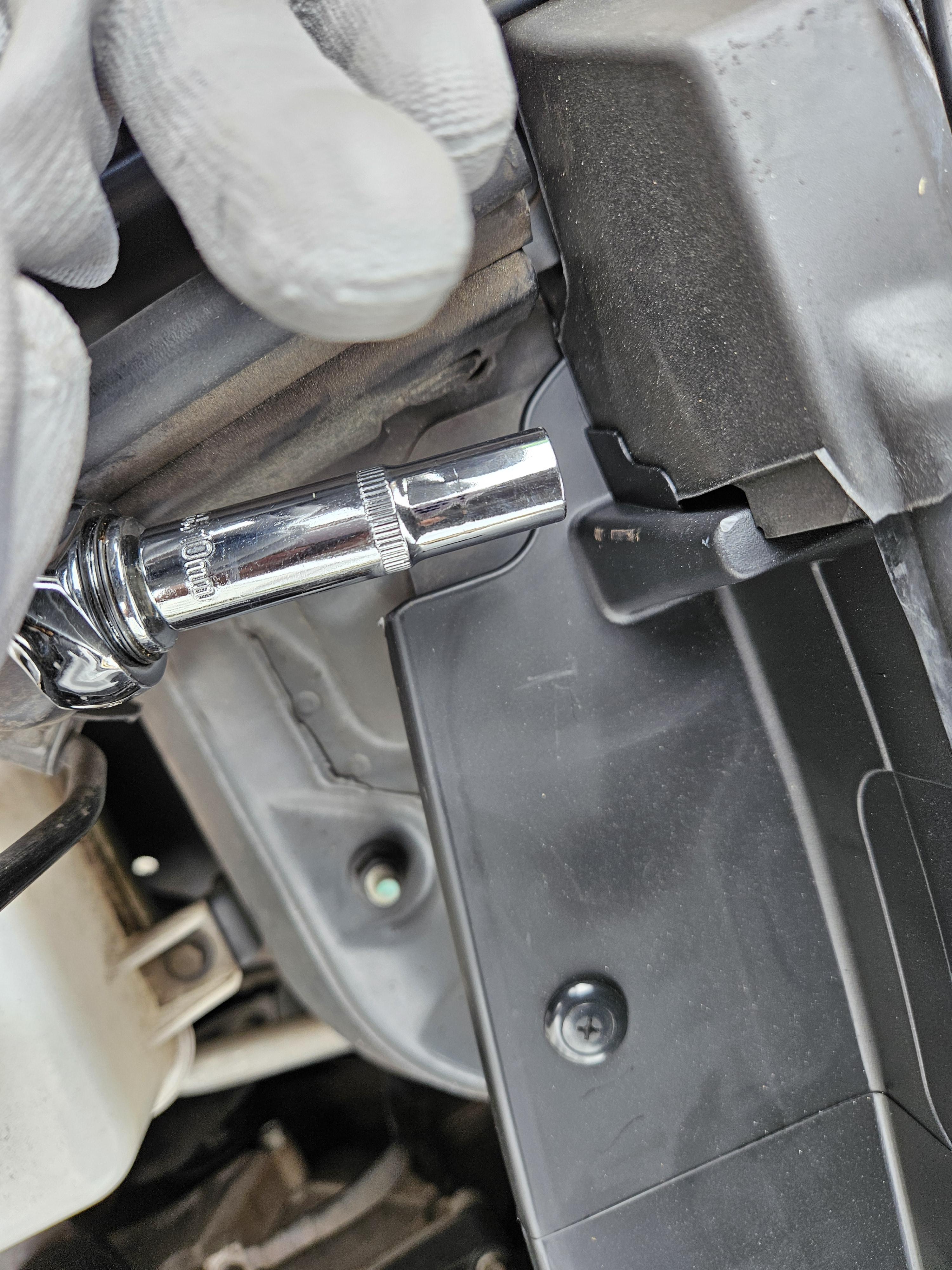

다섯 번째 목표 : 10mm 볼트를 풀어주고, 그 자리에 '브라켓 어셈블리-후드 리프터 마운팅'을 장착해 준다.

'브라켓 어셈블리-후드 리프터 마운팅' 조수석쪽에 좌측, 운전석쪽에 우측을 장착해 주면 된다.



01234

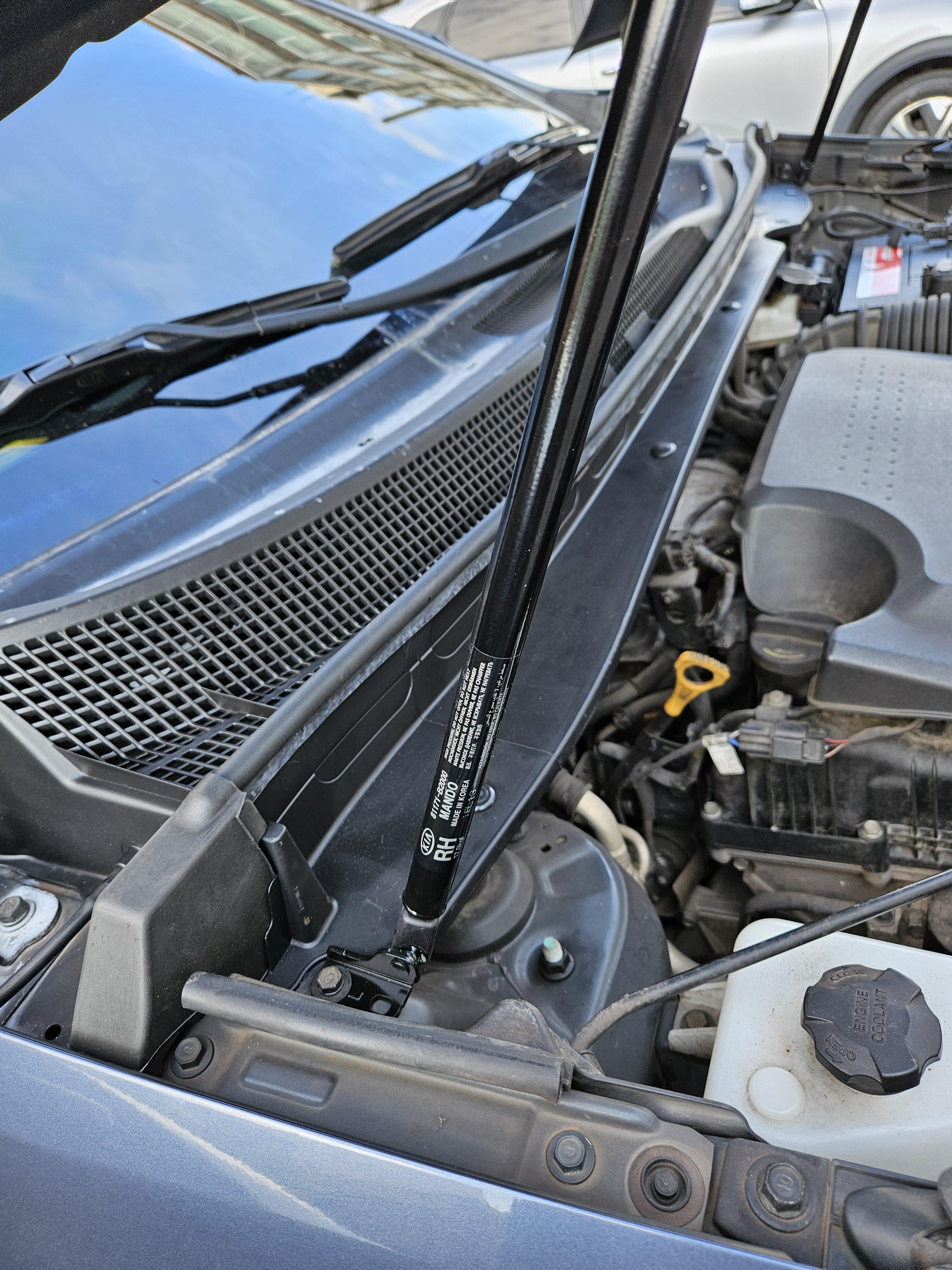

이때 내 고민은 '리프터 - 후드'를 어느 방향이 어느 쪽에 장착되어야 하는 것이었다.

결론부터 얘기하자면 조수석쪽에 RH(우측), 운전석쪽에 LH(좌측)이 오면 된다.



조수석 : 브라켓 어셈블리-후드 리프터 마운팅 좌측 + 리프터 후드 우측(RH)

운전석 : 브라켓 어셈블리-후드 리프터 마운팅 우측 + 리프터 후드 좌측(LH)



01



그런데, 사실 리프터 후드의 방향은 어느 쪽으로 장착해도 별 상관이 없는 것 같다.



조수석 리프터 후드 좌측(LH) + 운전석 리프터 후드 우측(RH)일 때

조수석 리프터 후드 우측(RH) + 운전석 리프터 후드 좌측(LH)일 때



혹시라도 잘못 끼웠다면, 그냥 맘 편하게 쓰자 : )
