현대에이치앤티(hnt-4105) 월패드와 삼성 도어록(SHP-DP960SG)에 무선 연동기(SHS-ART120) 설치하기

2021년 3월, 현대통신은 현대에이치앤티로 사명을 변경했다.

고로 이 글에서는 현대통신이라는 용어를 쓰지 않고, 모두 현대에이치앤티로 설명한다.

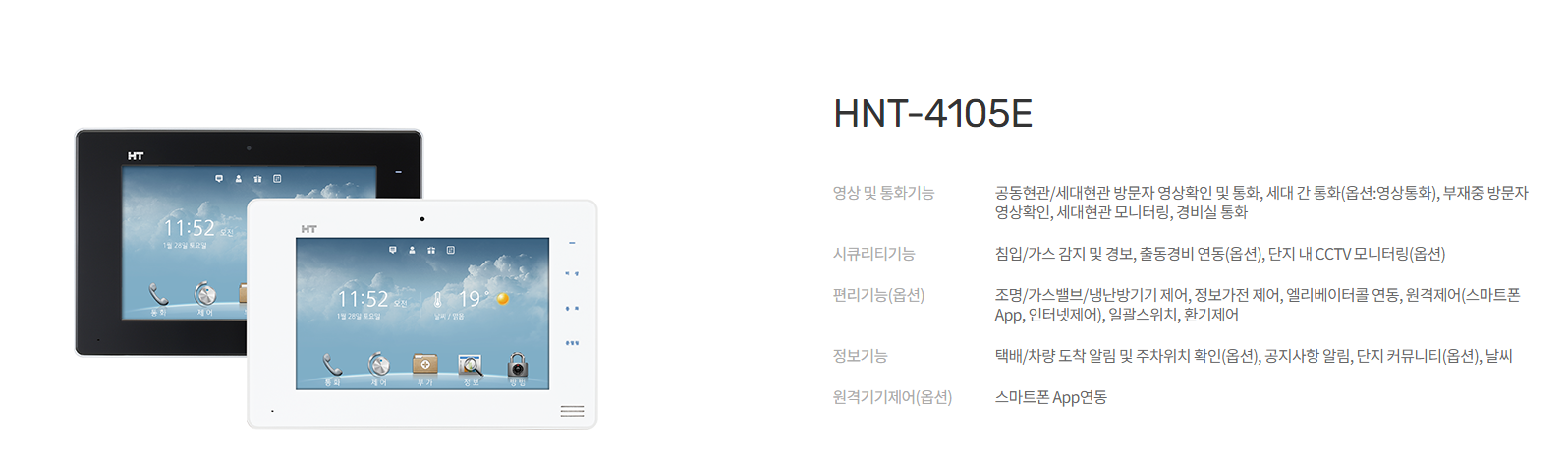

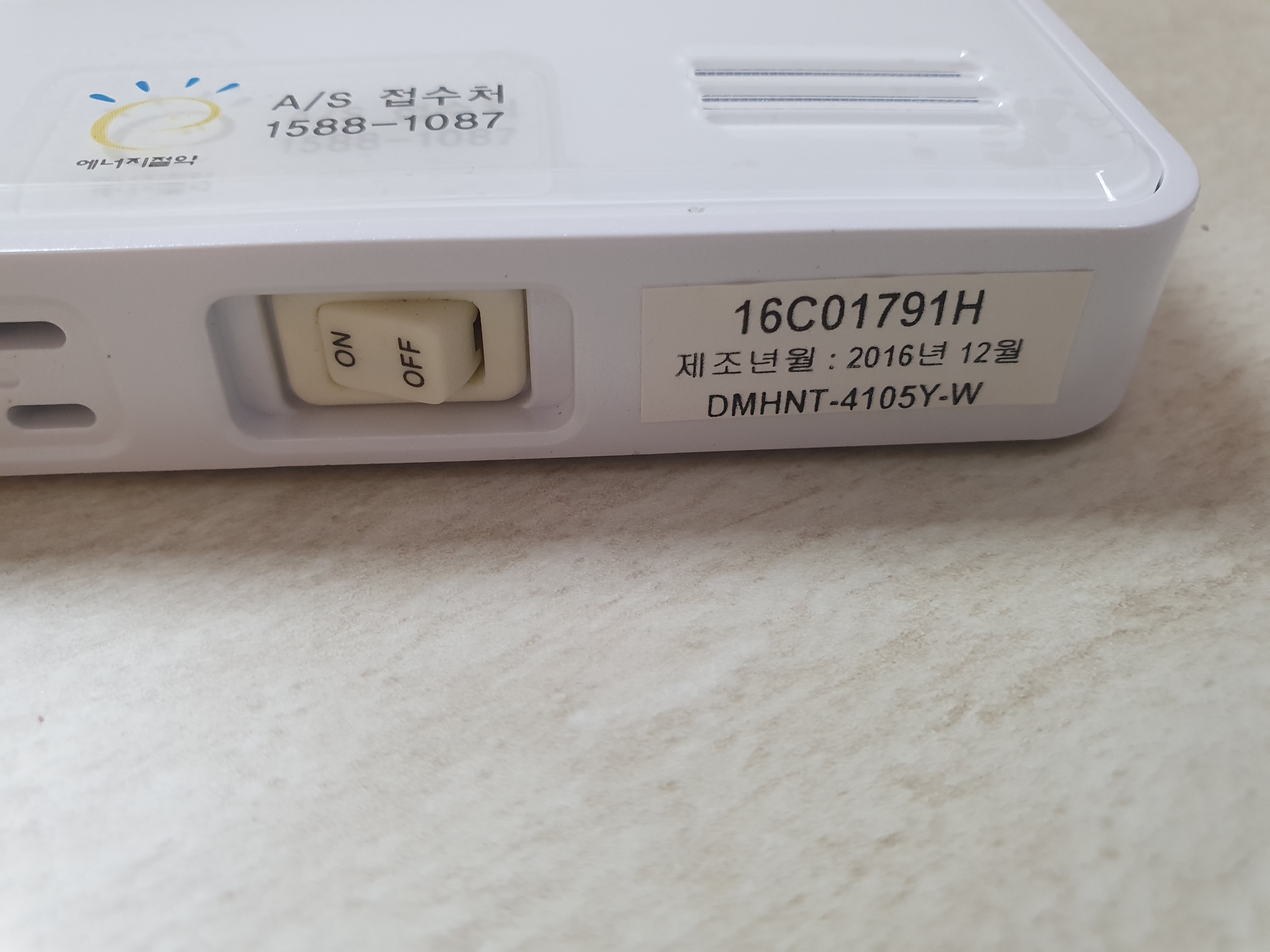

월패드 HNT-4105 모델



월패드는 보통 아파트 시공사에서 설치된 제품들이 달려 있기 마련이다.





그리고 우리집에는 HNT-4105라는 모델이 달려 있었고, 그 와중에 락프로(LOCK PRO)라는 도어록이 함께 설치되어 있었다.

이 집에 이사오면서, 락프로를 분해하고 삼성 도어록 DP960 PLUS를 설치하고는 월패드에서 '문열림'이 안 되는 채로 살았다.

'1년에 한두번 쓸 일이 있을까, 말까'한 것이지만, '안' 쓰는 것과 '못' 쓰는 것이 주는 느낌은 분명히 달랐다!





와이파이 도어록 SHP-DP960SG 1년 간의 이용 후기



그래서 나는 월패드(HNT-4105)에서 삼성 도어록(SHP DP960SG)를 열어줄 수 있게 하기 위해 여러 정보를 탐색했다.

문제라면 아무래도 월패드는 자주 교체하거나 하는 것이 아니기 때문에 관련 정보를 찾아 보는 게 어려웠다.

그나마 '스마트홈 DIY'에 관심이 많은 분들이 정보를 삼삼오오 공유하는 데에 끼어 있기도 했다.

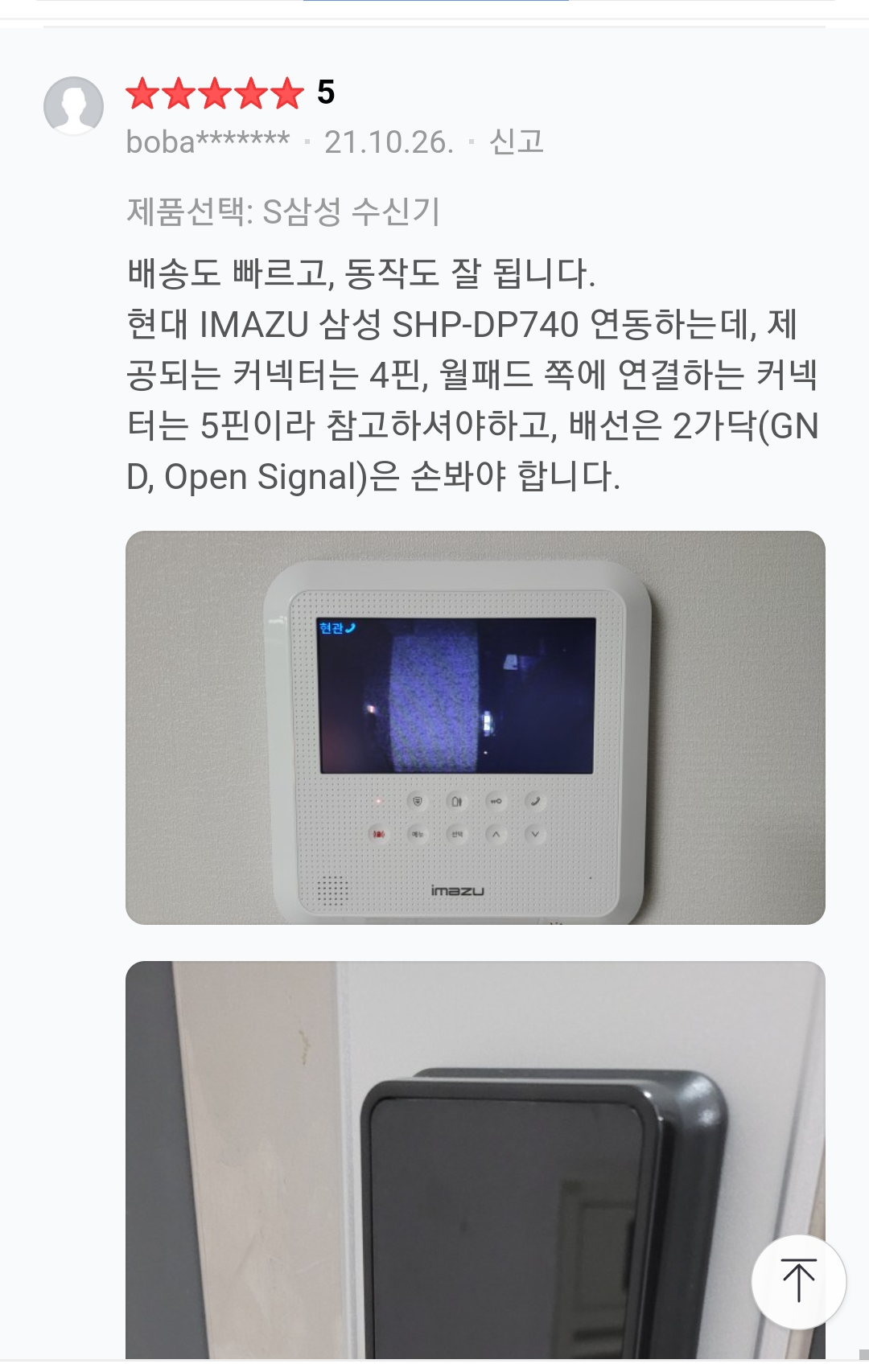

검색 중 발견한 리뷰



사실 몇 개월을 고민했다.

현대에이치앤티 월패드와 삼성도어록을 연결할 때, 배선이 다르다는 리뷰를 보았기 때문이다.



삼성 월패드와 삼성 도어록을 연결하는 것이라면 잭 바이 잭으로 연결이 된다.

즉, 그냥 꽂기만 하면 된다.

그러나 연동하려는 제품이 지금처럼 달라지면, 난이도가 급상승하는 것이다.



그러다가 다른 집에서 월패드(비디오폰)을 설치하는 것을 성공한 뒤, 왠지 모를 자신감이 생겼다.



2선식 모자 현관 비디오폰 설치 후기



그리하여 주문한 삼성 도어록 무선 연동기인 SHS-ART120

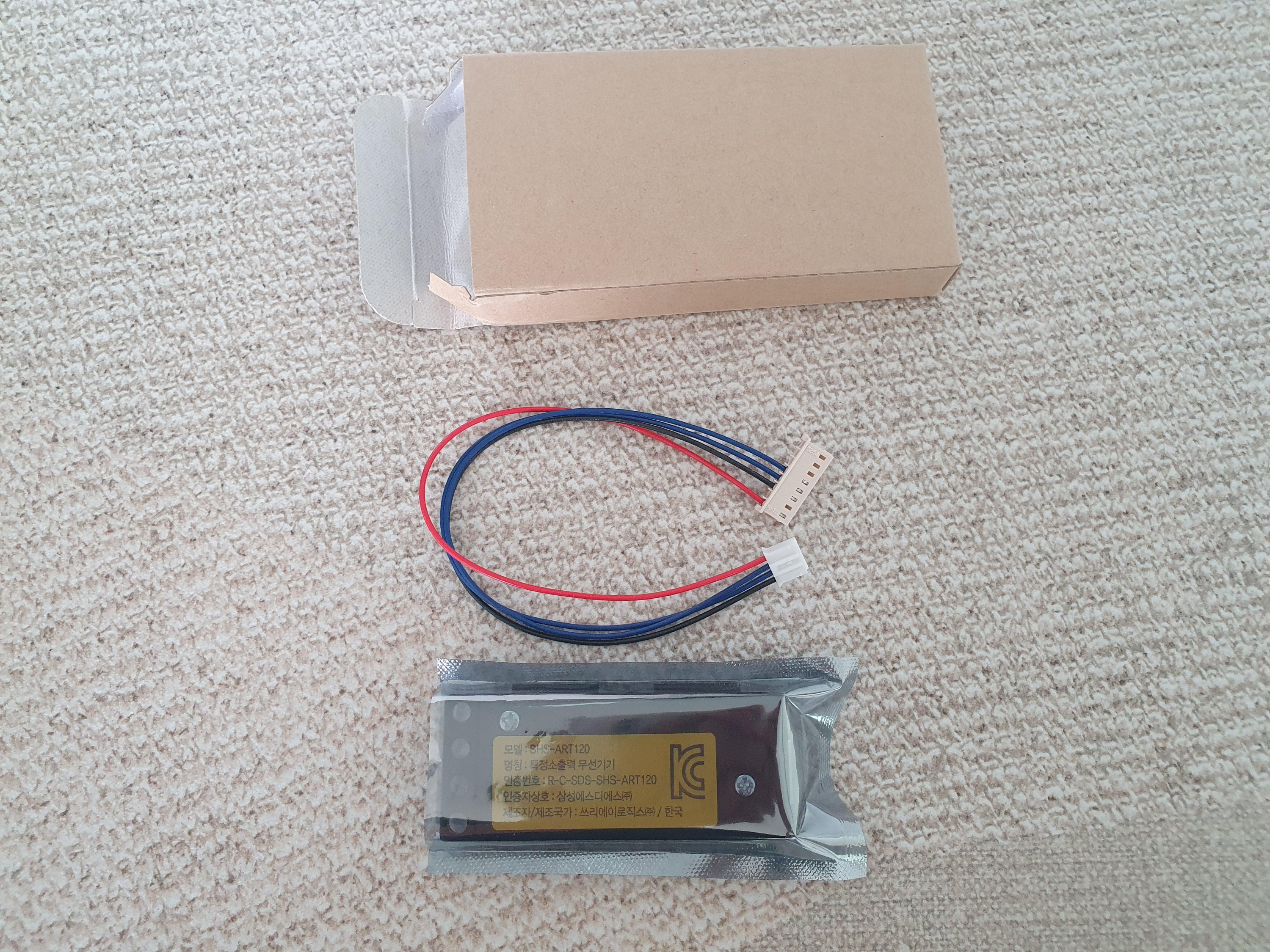

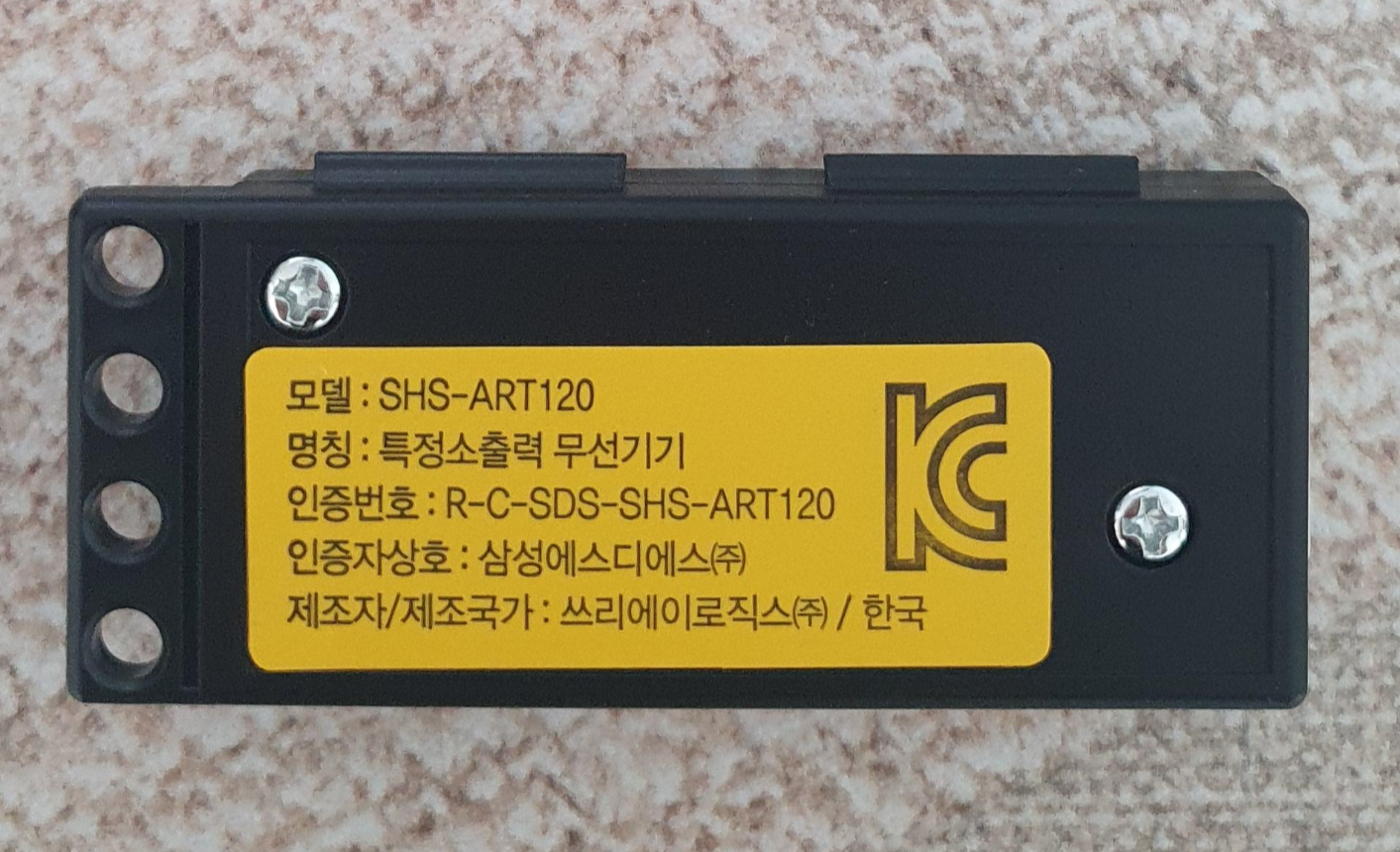

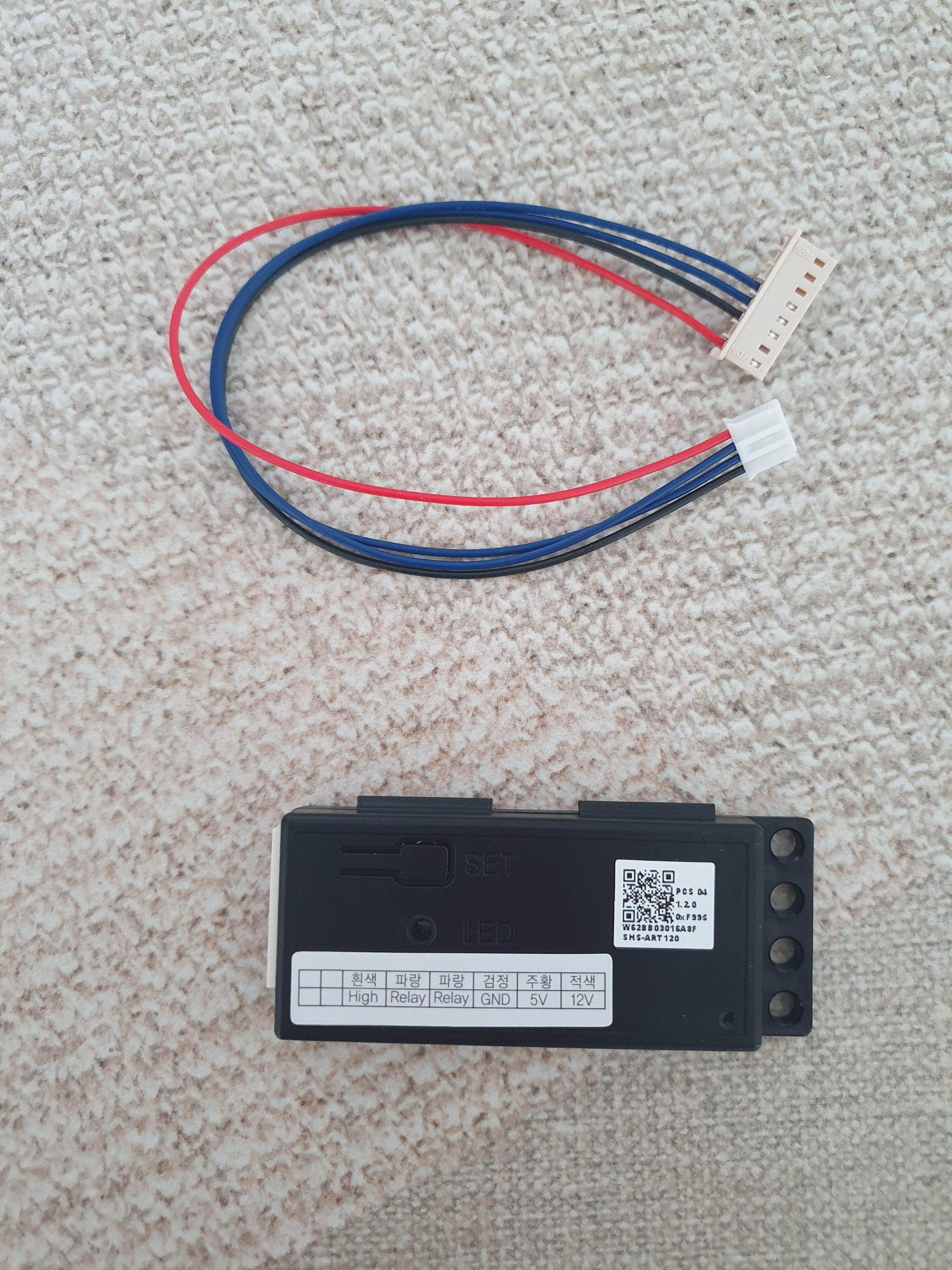

SHS-ART120 구성



제품 자체는 굉장히 단순하다.

일종의 무선 리모콘 PCB(기판)이라고 생각하면 된다.



자, 물건을 확인했으면 작업을 시작해본다.

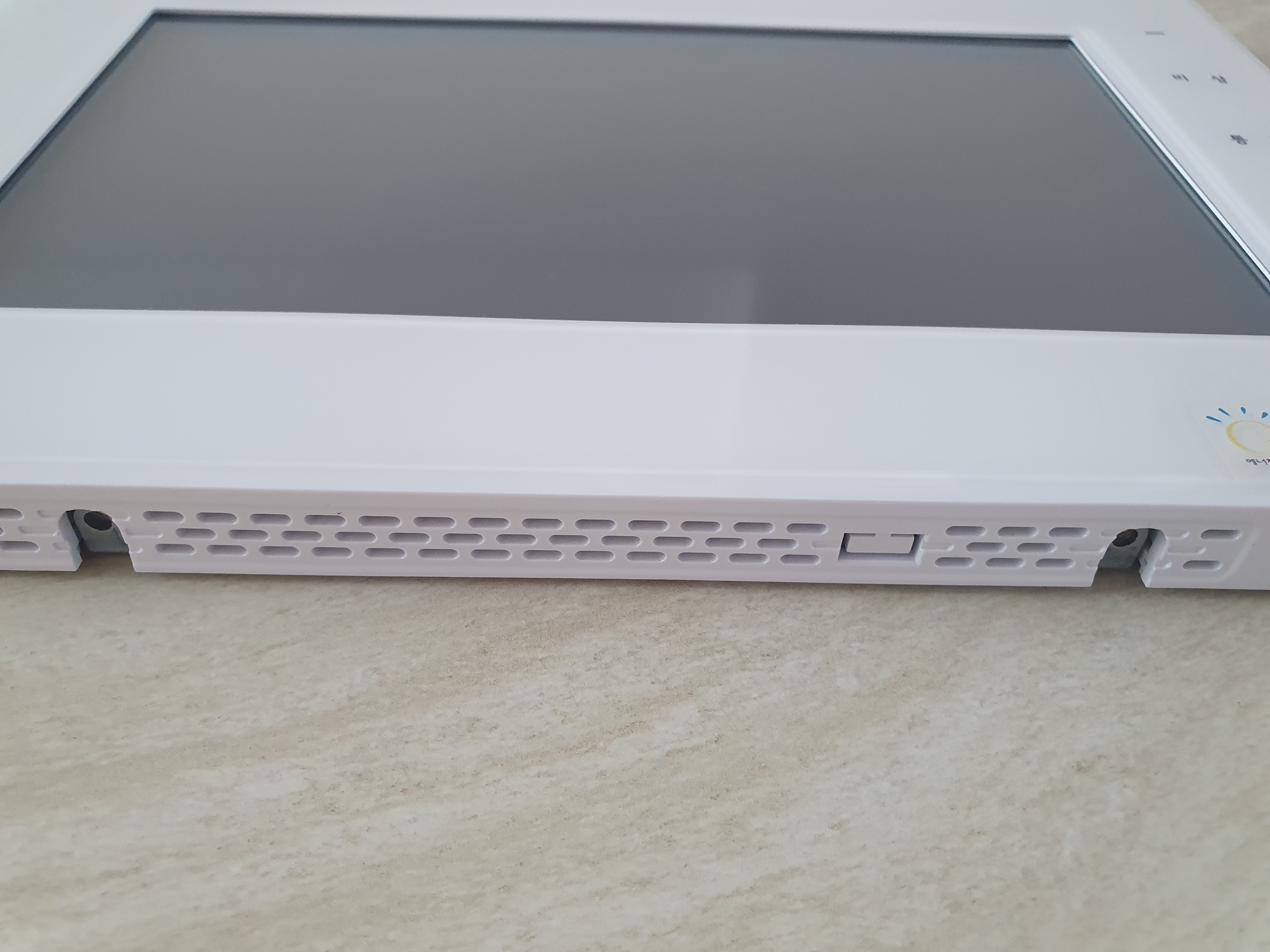

월패드를 되도록 손대지 말라고 그러는 것인지, 월패드 하단의 나사가 별모양 나사였다.

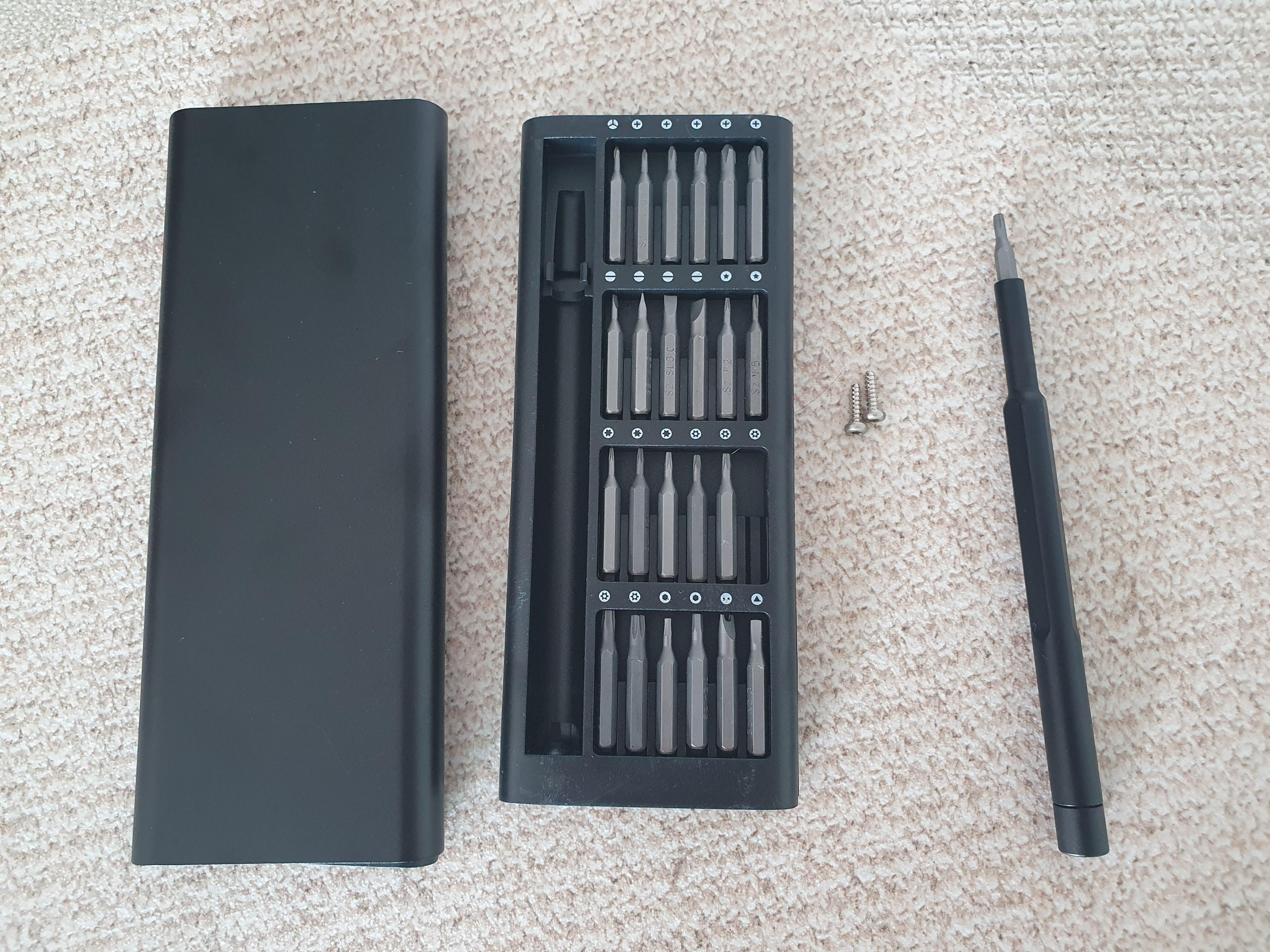

샤오미 정밀 드라이버 세트



평소 가지고 있는 공구 중에 샤오미의 정밀 드라이버 세트가 있었기에, 이것을 활용하여 분해했다.

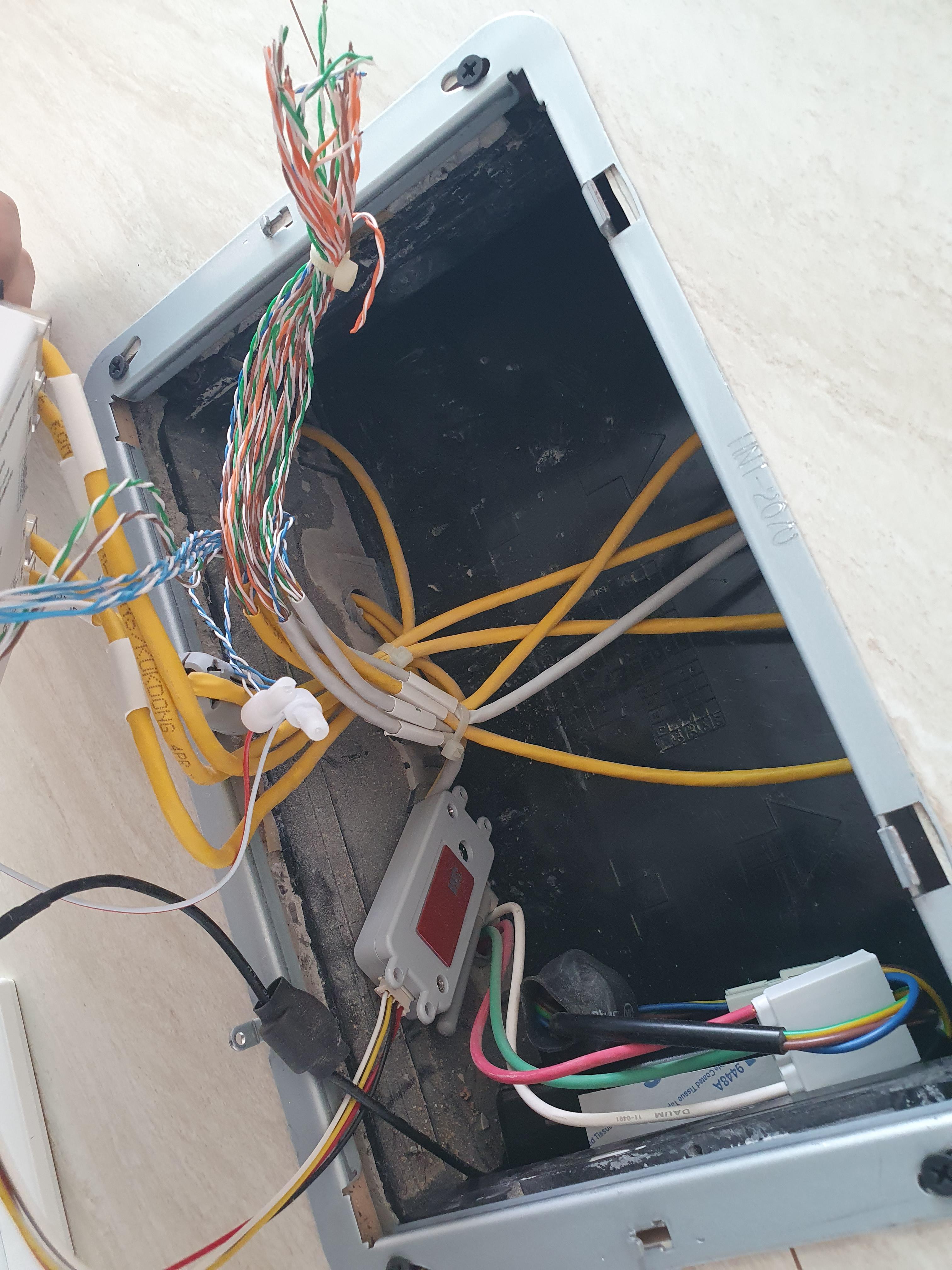

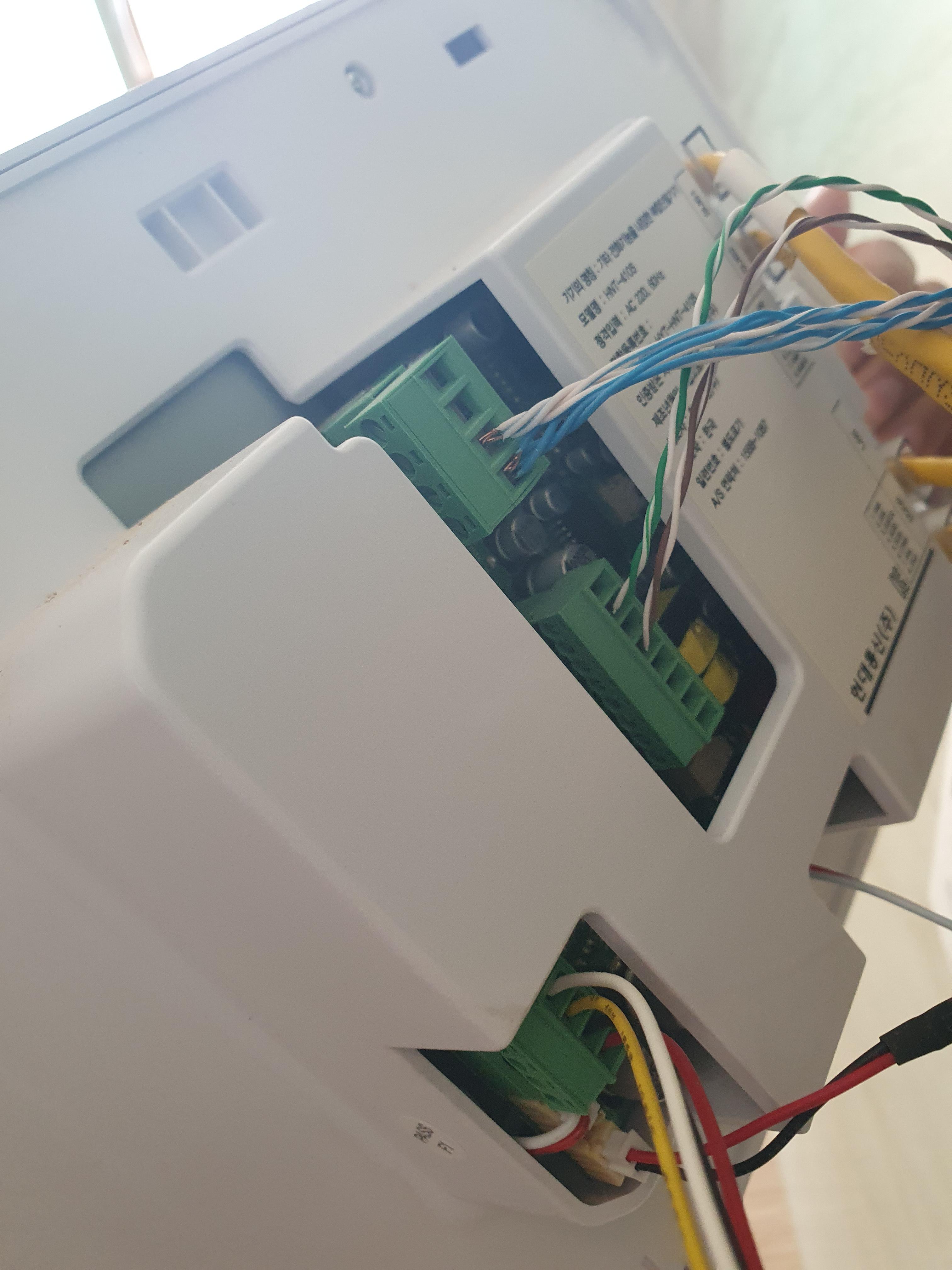

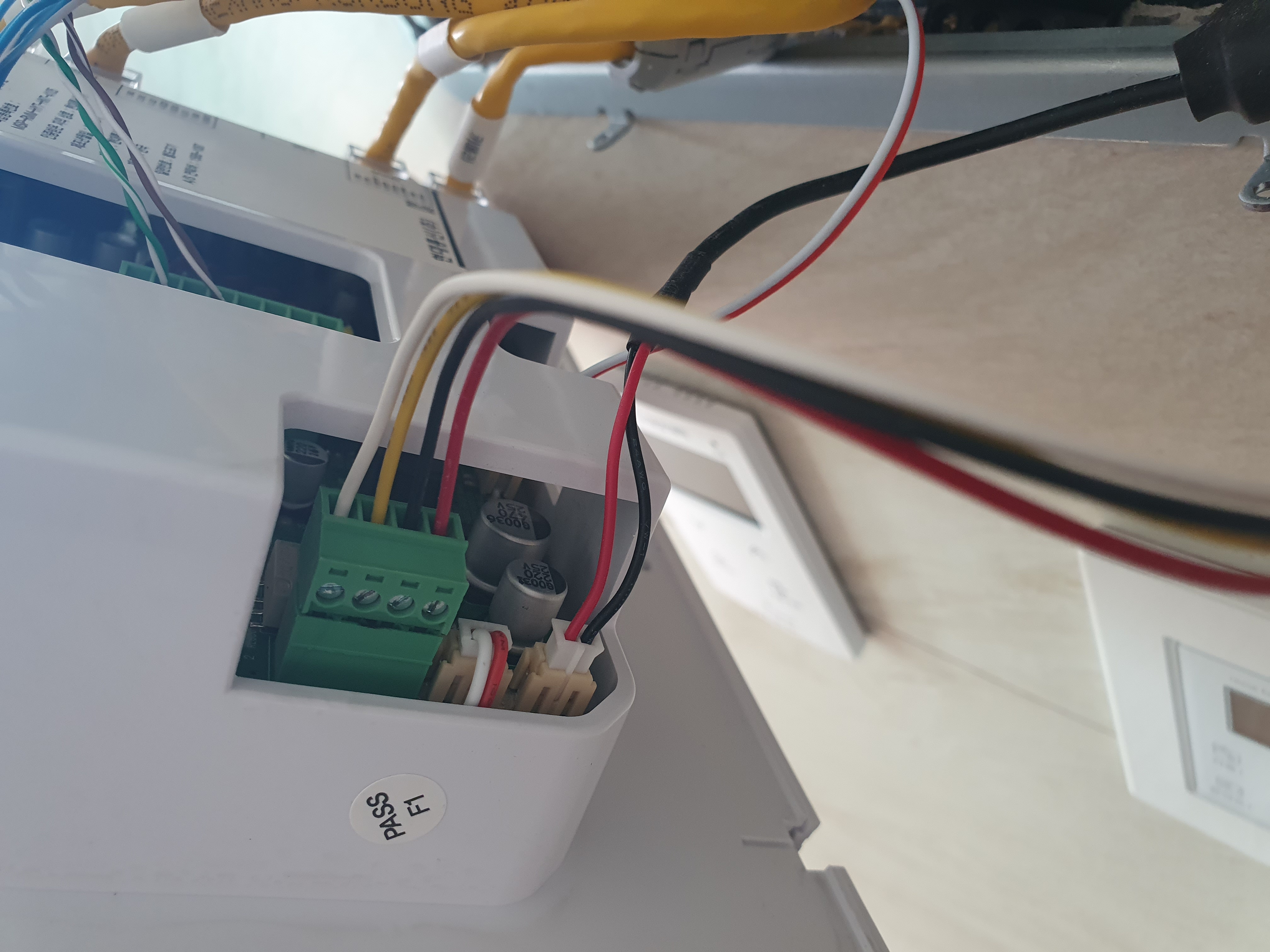

분해 후, 들어올리자마자 이런 배선이 보여서 살짝 당황했었다.





혹시나 뭘 잘못 손댈지 모르니, 사진을 찍으면서 관찰하는 중에 이것을 발견하였다.

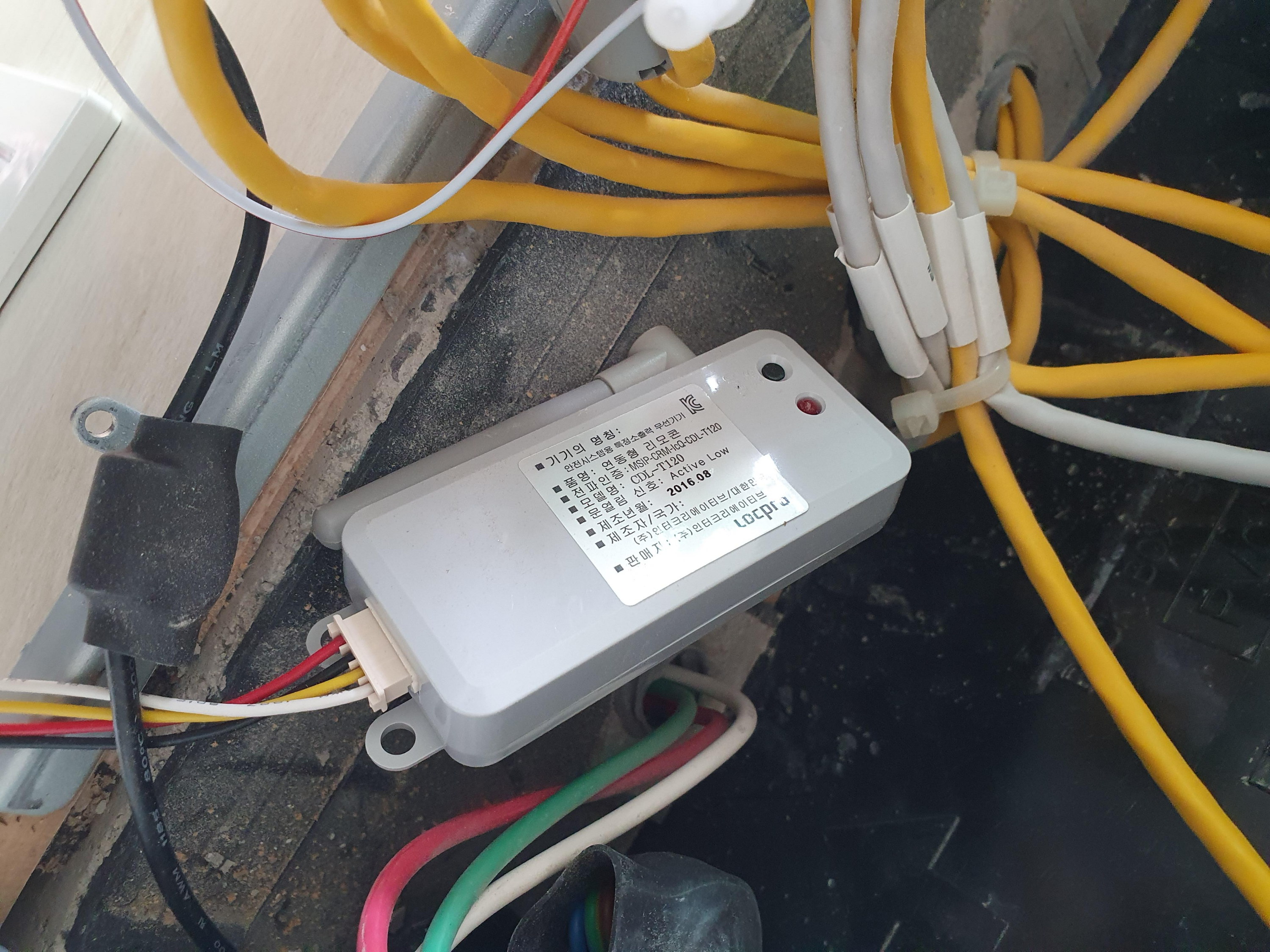

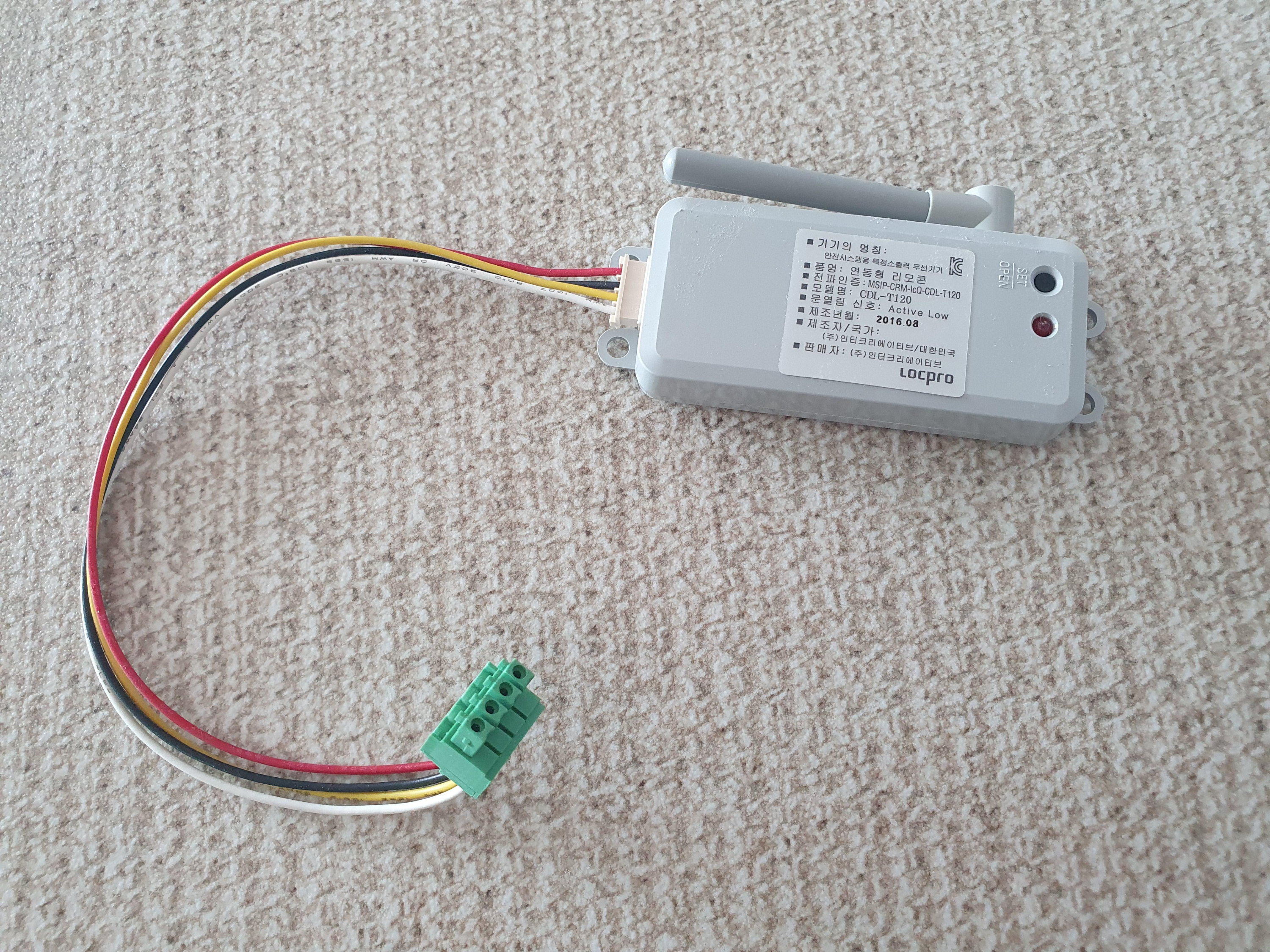

기존에 달려 있던 락프로 도어록의 무선 연동기였다.

당연히 달려 있을 것이라 생각했었던 물품이고, 그렇게 생각했기에 도전해볼 수 있었다.

배선을 같은 식으로 결선하면 된다고 생각했기 때문이다.





그리하여 락프로 무선 연동기가 달려 있던 커넥터만 분리하였다.





아쉽게도 락프로 무선 연동기에는 각각의 선이 무엇을 의미하는지가 적혀 있지 않았으며, 검색을 통해서도 발견할 수 없었다.

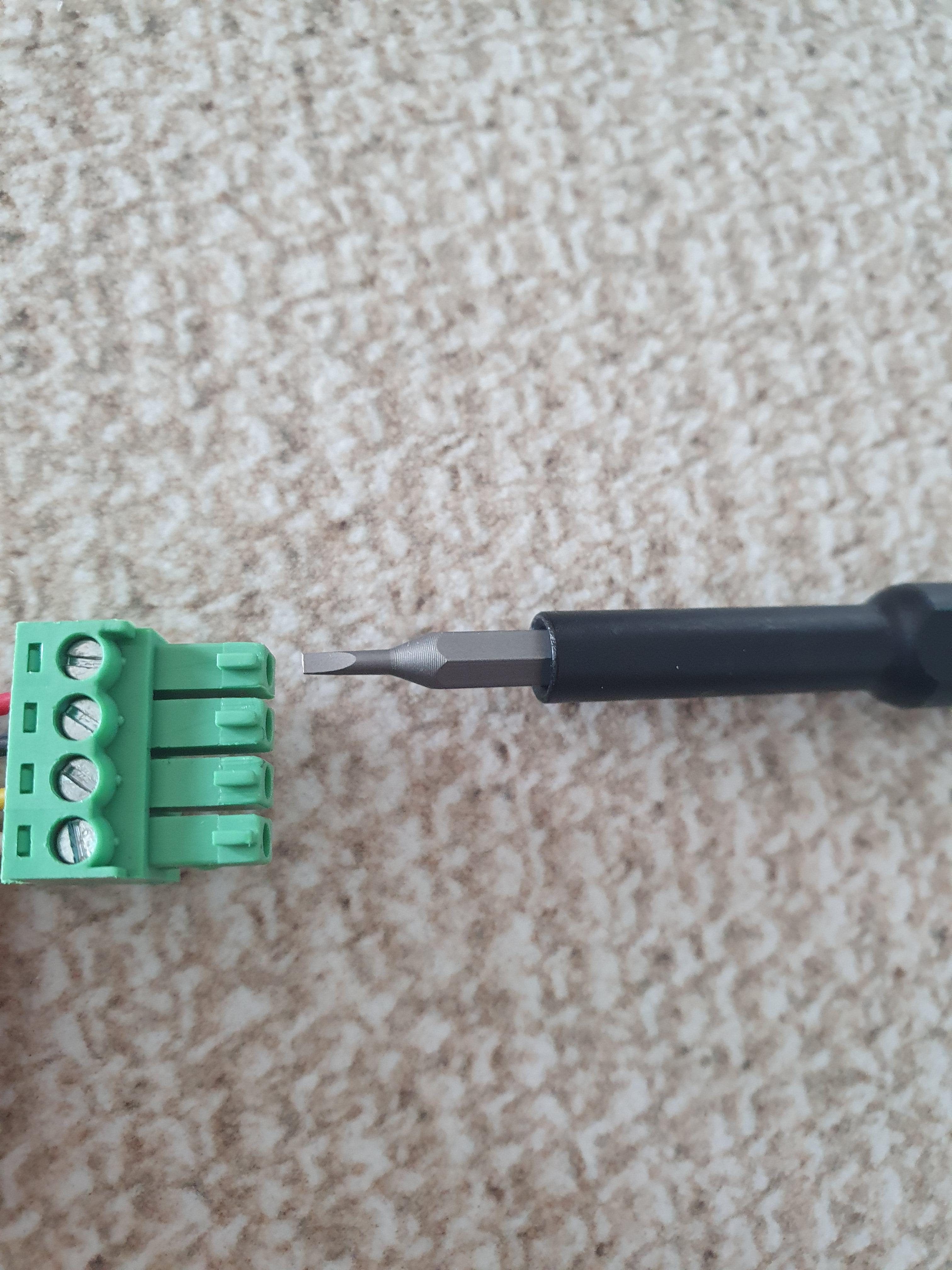

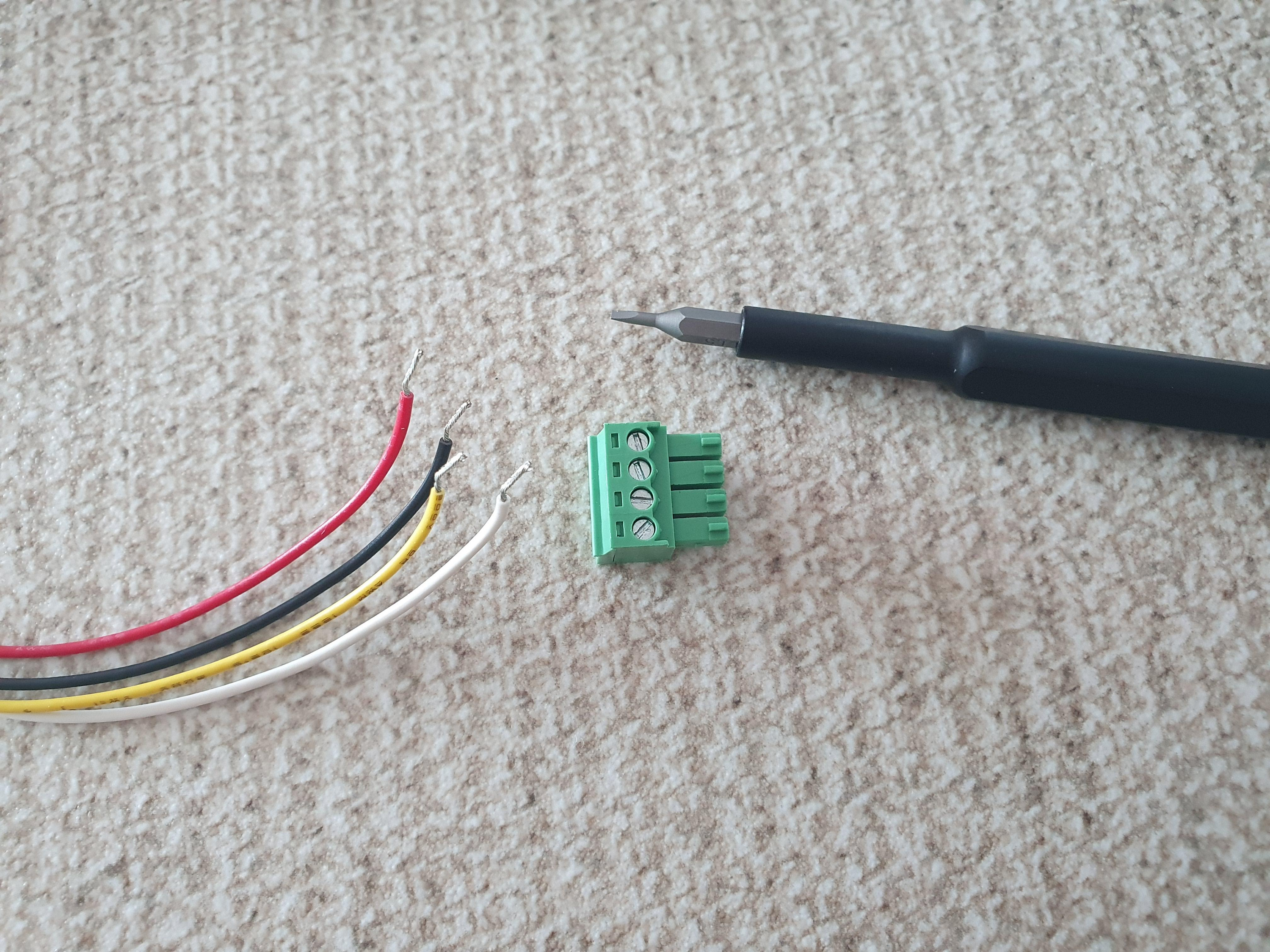

우선은 아까 사용했던 샤오미 정밀드라이버의 일자를 활용하여, 커넥터에 연결된 전선을 빼냈다.





어렵지 않게 술술 풀려 나왔다.

그러나 다음이 고민이었다.

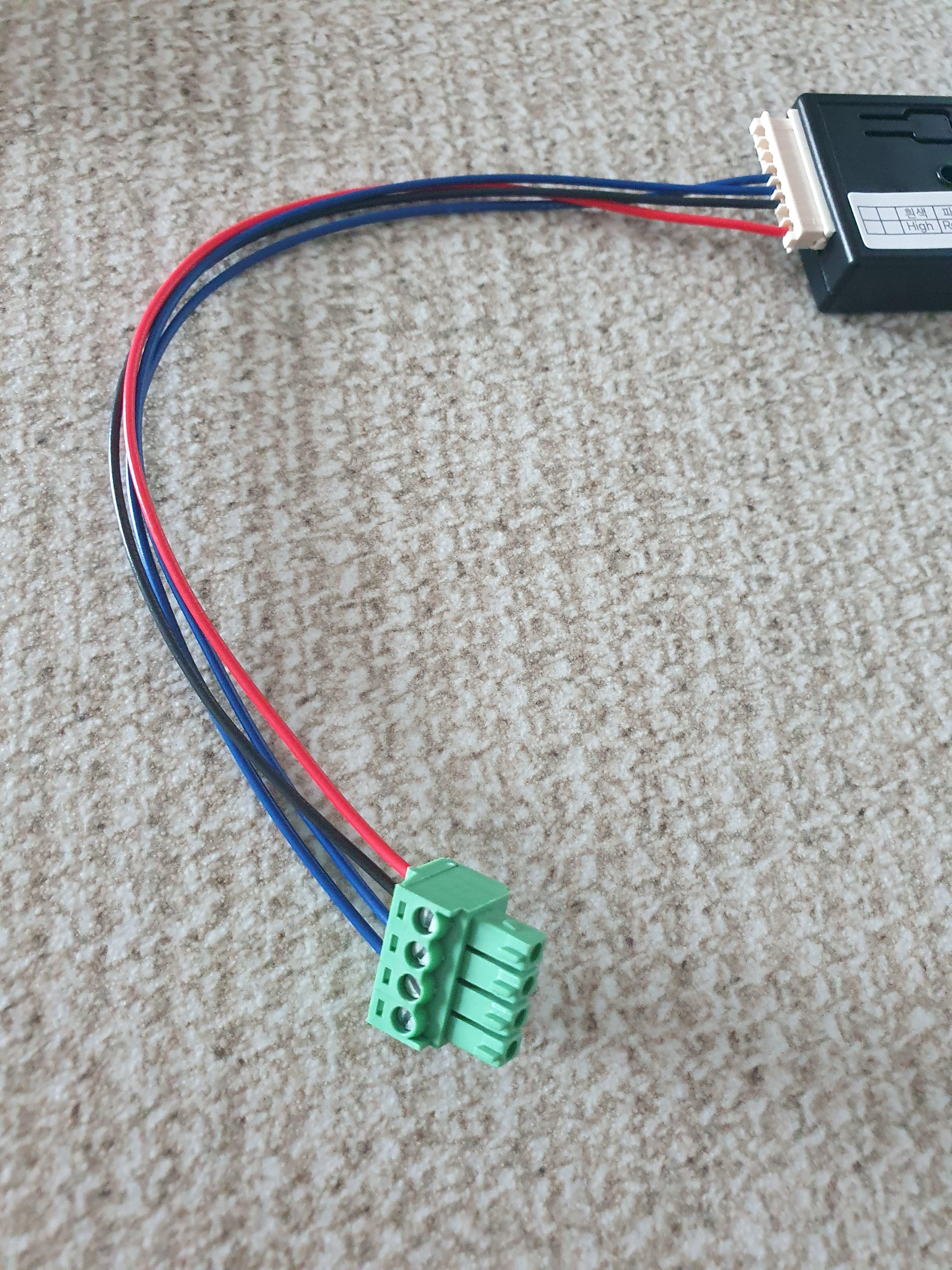

삼성 무선 연동기 SHS-art120의 전선은 양쪽에 이미 커넥터가 달려 있었기 때문이다.





잠깐의 고민 끝에, 연동기 본체에 꽂을 커넥터는 그대로 두고, 반대쪽 커넥터를 잘라냈다.

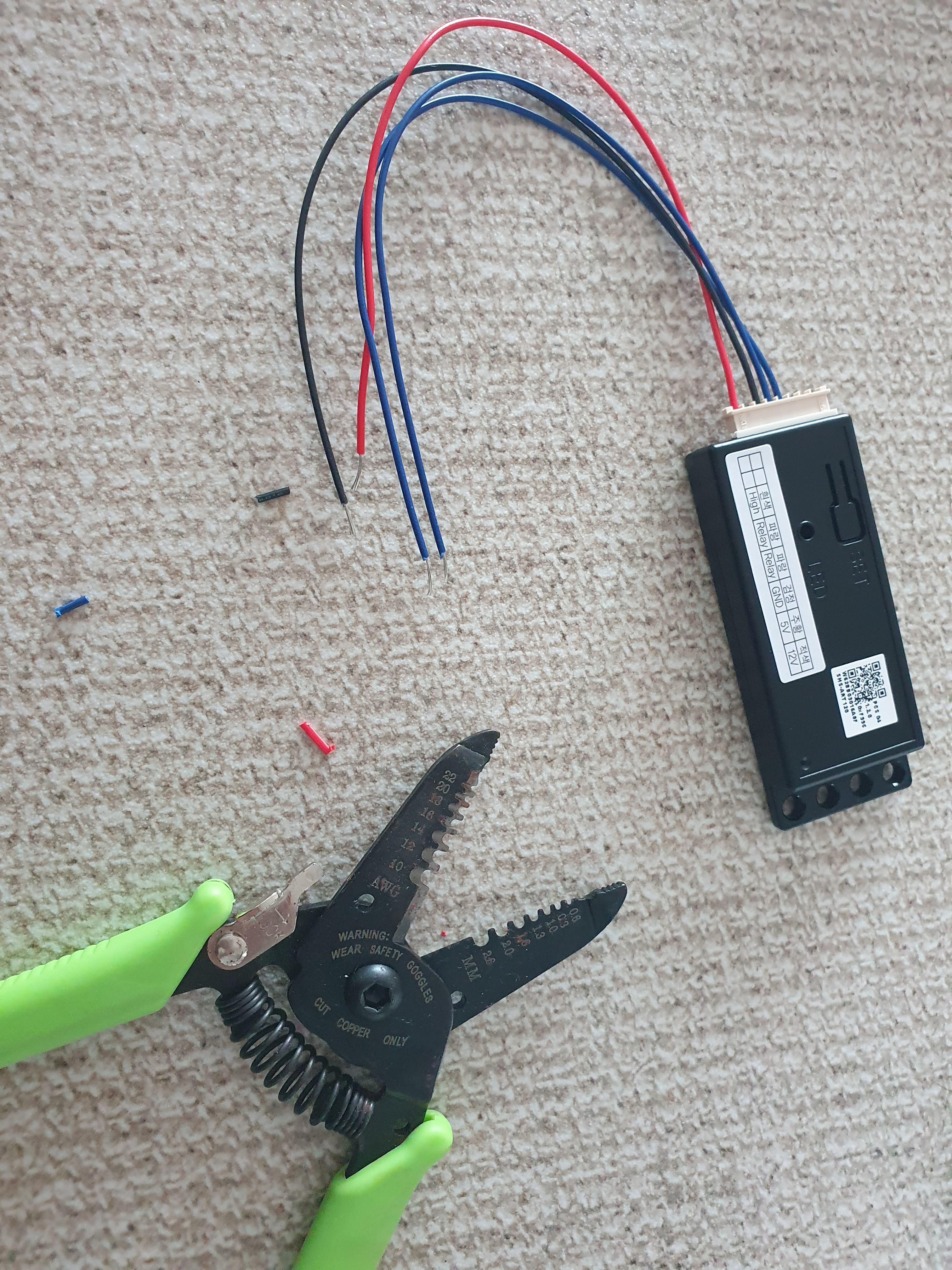

잘라낸 뒤에는 피복을 살짝 벗겨 주었으며, (다이소에서 저렴하게 구매했던) 이런 공구를 활용했다.



급한 마음에 무지하게 휘갈겨 쓴 흔적



결선을 모르기 때문에, 여러 번의 시행착오를 거쳤다.

삼성 연동기의 파란색 선 2가닥은 무극성이기 때문에, 2가닥끼리는 위치가 어디에 꽂히든 상관없다.





시행착오 끝에 현대 월패드 HNT-4105에 맞는 순서는 커넥터를 기준으로 빨 - 검 - 파 - 파였다.





테스트는 이런 순서로 했다.

1. 먼저 차단기(두꺼비집)을 내리고, 월패드에 커넥터를 꽂는다.

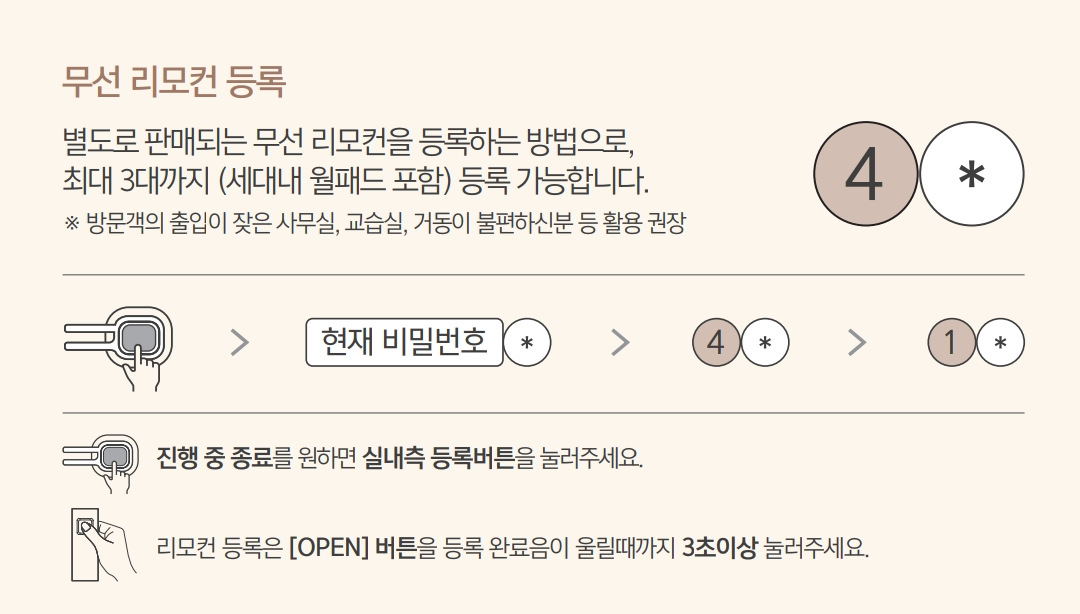

2. 삼성 도어록 SHP-DP960SG에서 등록 버튼 > 현재 비밀번호* > 4* > 1* 을 누른다.

3. (안내음이 나오면) 월패드에 가서 연동기의 SET 버튼을 누른다.





(이 과정에서 월패드를 잘못 건드려) 비상 버튼이 눌리기도 했으며, 작동되지 않는 상황에 마음을 졸이기도 했다.

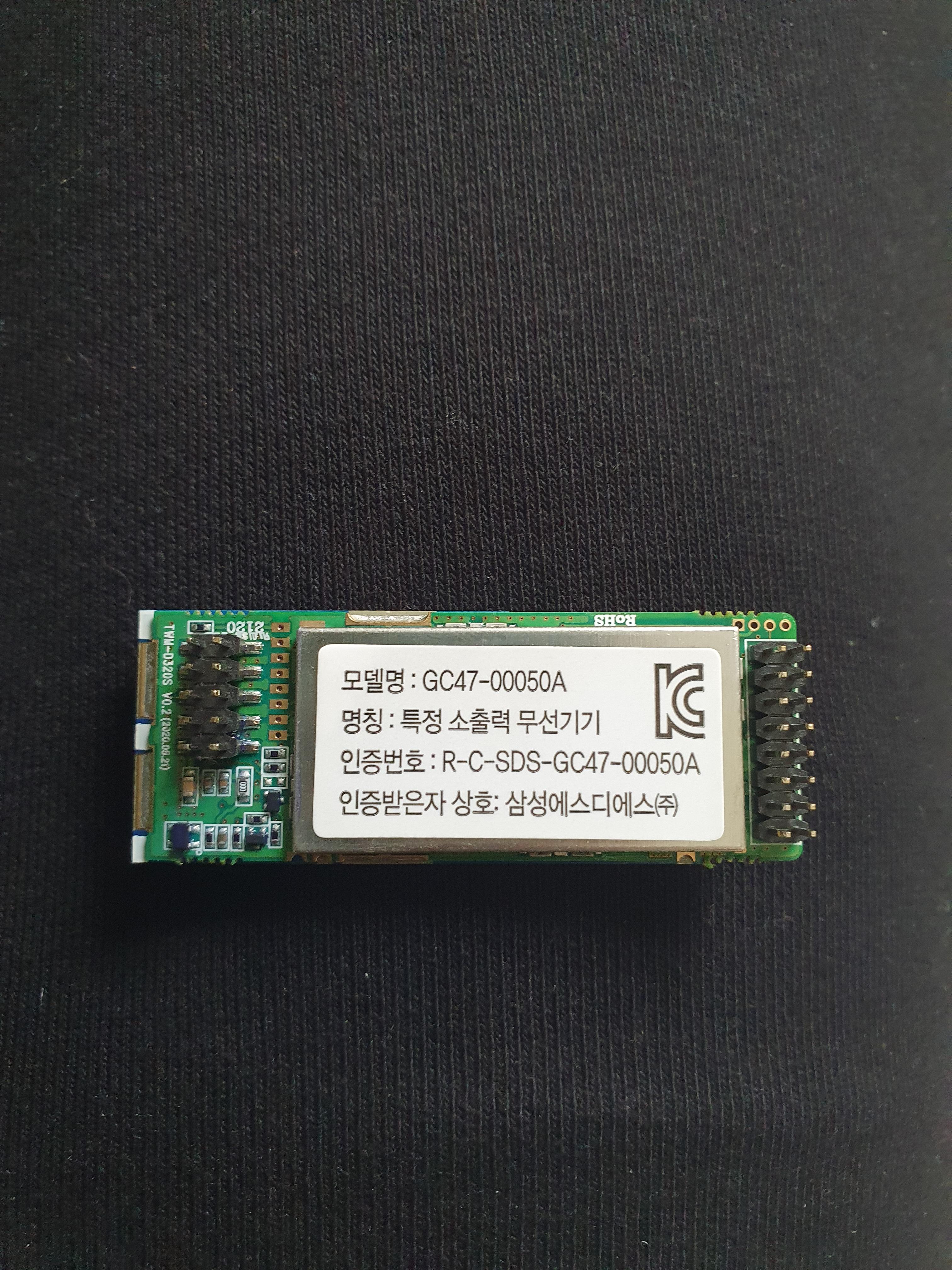

오죽하면 삼성 도어록(SHP DP960SG)에 설치되어 있던 '수신부 부품이 정상이 아닌 건 아닐까?' 의심도 했었다.

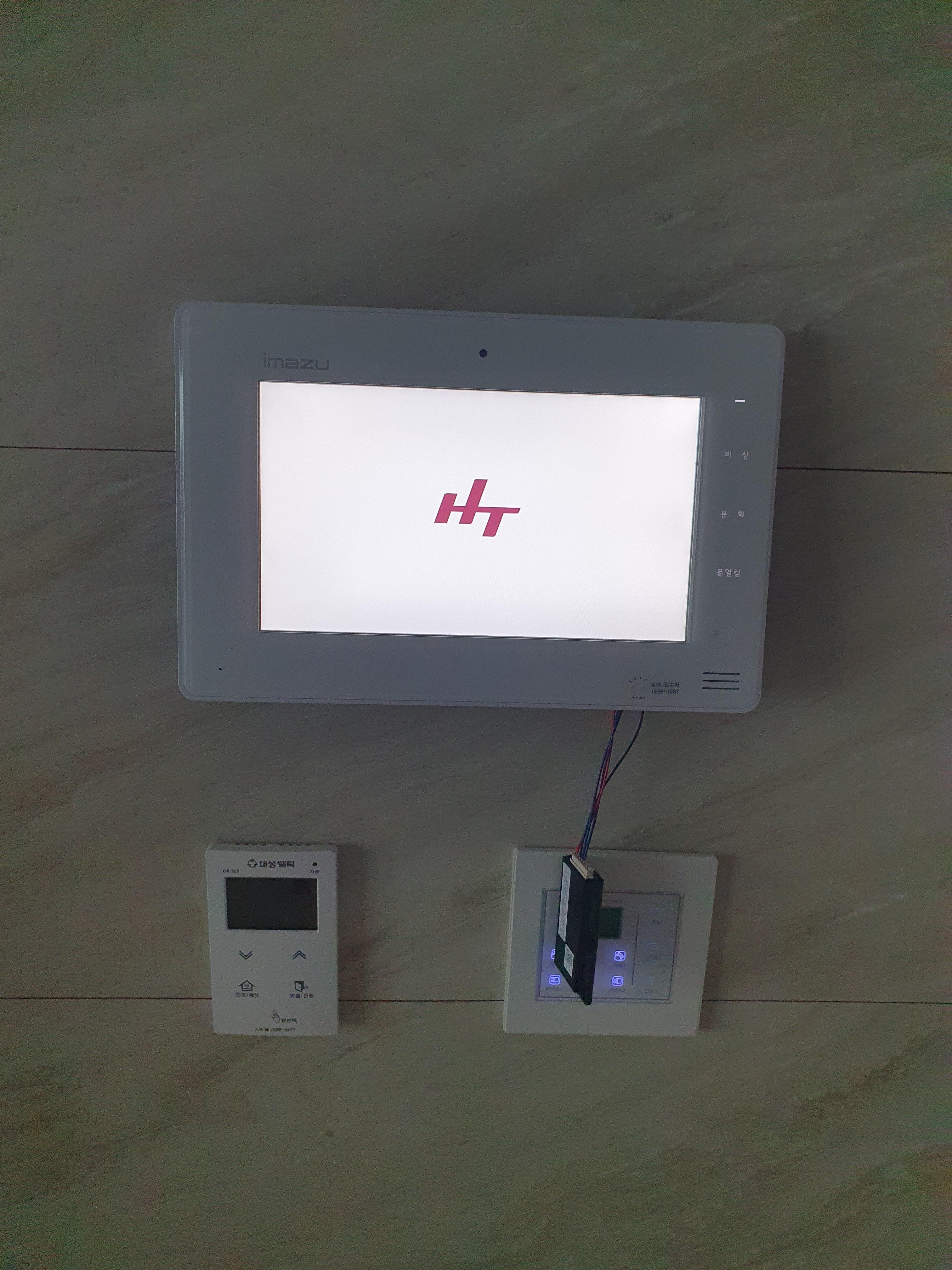

결론적으로는 배선을 잘못 연결한 탓이었고, 정상적으로 설치를 마칠 수 있었다.

언제나 그렇듯, 조립은 분해의 역순!
