2선식 모자 현관 비디오폰 설치 후기

30년 이상된 구축 아파트에 기존 설치되어 있던 현관 비디오폰은 이것이었다.
'모'는 현관 비디오폰을 가리키고, '자'는 초인종을 가리킨다고 생각하면 된다.


쇼핑몰에서 가져온 이미지


어느날 이것이 굉장히 꼴보기 싫었고, 뭔가 새로운 걸 달고 싶었다.
그래서 아파트에 설치된 기존 인터폰을 교체하려면 어떻게 해야 하는지를 검색하기 시작했다.
그리고 몇 시간 동안의 폭풍 검색을 통해 발생할 수 있는 문제점을 인식했고, 우선 우리집에 설치 가능한게 뭔지 확인해야 했다.



Step 1. 2선식과 4선식 이해하기
요약하자면 아래와 같은데, 어디까지나 상대적인 개념이다.
2선식: 아날로그, 제품 단순, 상대적 고가, 단순
4선식: 디지털, 제품 다양, 상대적 저가, 복잡

※ 4선식 배선에는 2선식 제품을 설치할 수 있고, 2선식 배선에는 4선식 제품을 설치할 수 없다.



Step 2. 공동현관 로비폰이나 경비실 교환기와 호환되는 제품 확인하기
관리사무소에 직접 문의하거나, 정확한 모델명을 기준으로 제품 회사에 호환되는 모델이 있는지 문의하는 편이 좋다.



Step 3. 코콤, 코맥스, 경동나비엔, 삼성SDS 등의 브랜드 중에서 제품 선택하기
앞선 단계에서 문제가 없다면 선택의 폭이 넓을 것이고, 호환 문제가 있다면 선택할 수 있는 제품은 많이 없을 수 있다.




Step 4. 최저가 검색해서 구매하기
다나와, 네이버, 에누리 등을 활용해 적극적으로 검색하자.
검색어를 달리하면 다른 결과가 나올 수 있고, 결제처에 따라 문화상품권, 포인트 등을 활용하는 게 좋을 수도 있다.



※ 주의! 모든 전기 작업은 차단기를 내리고 하기
Step 5. 구매하기 전에 비디오폰과 현관폰(초인종)을 뜯어보기
보강판을 달아야 할지, 말아야 할지를 판단해야 하는데 뜯어보기 전에는 가늠이 안 되는 경우가 많다.
배송비를 아끼려면 미리 뜯어보고, 실측을 해보는 게 좋다.
개인적으로는 괜히 '현관카메라 마감판'을 구매했다가, 반품해야 하는 사태를 만들었다.
또한, 코콤의 경우 기존에 달려 있던 제품과 같은 브랜드이므로 전원선이 공통으로 활용되는 점도 확인했다.

Step 6. 설치하기

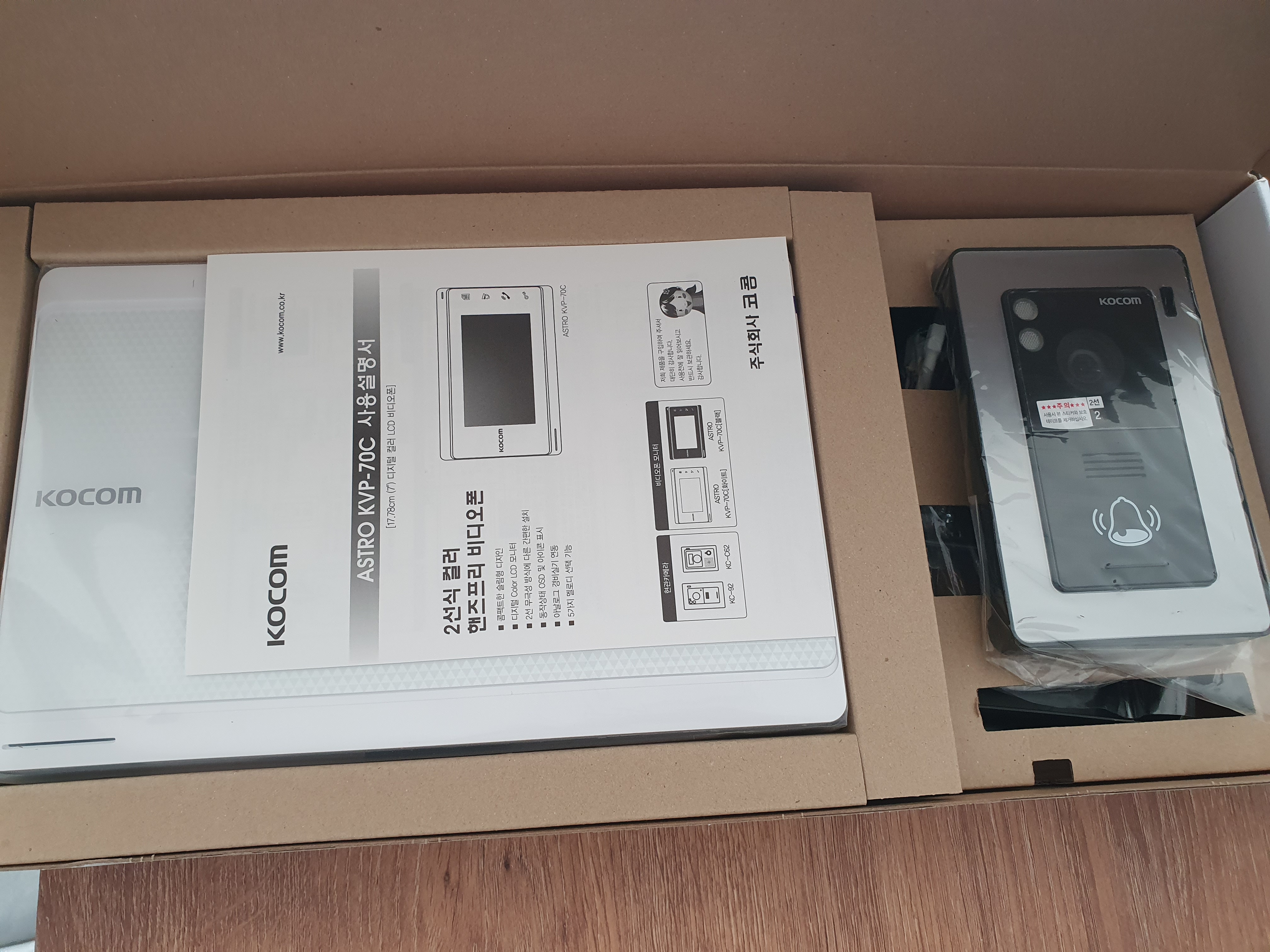

브라켓과 제품

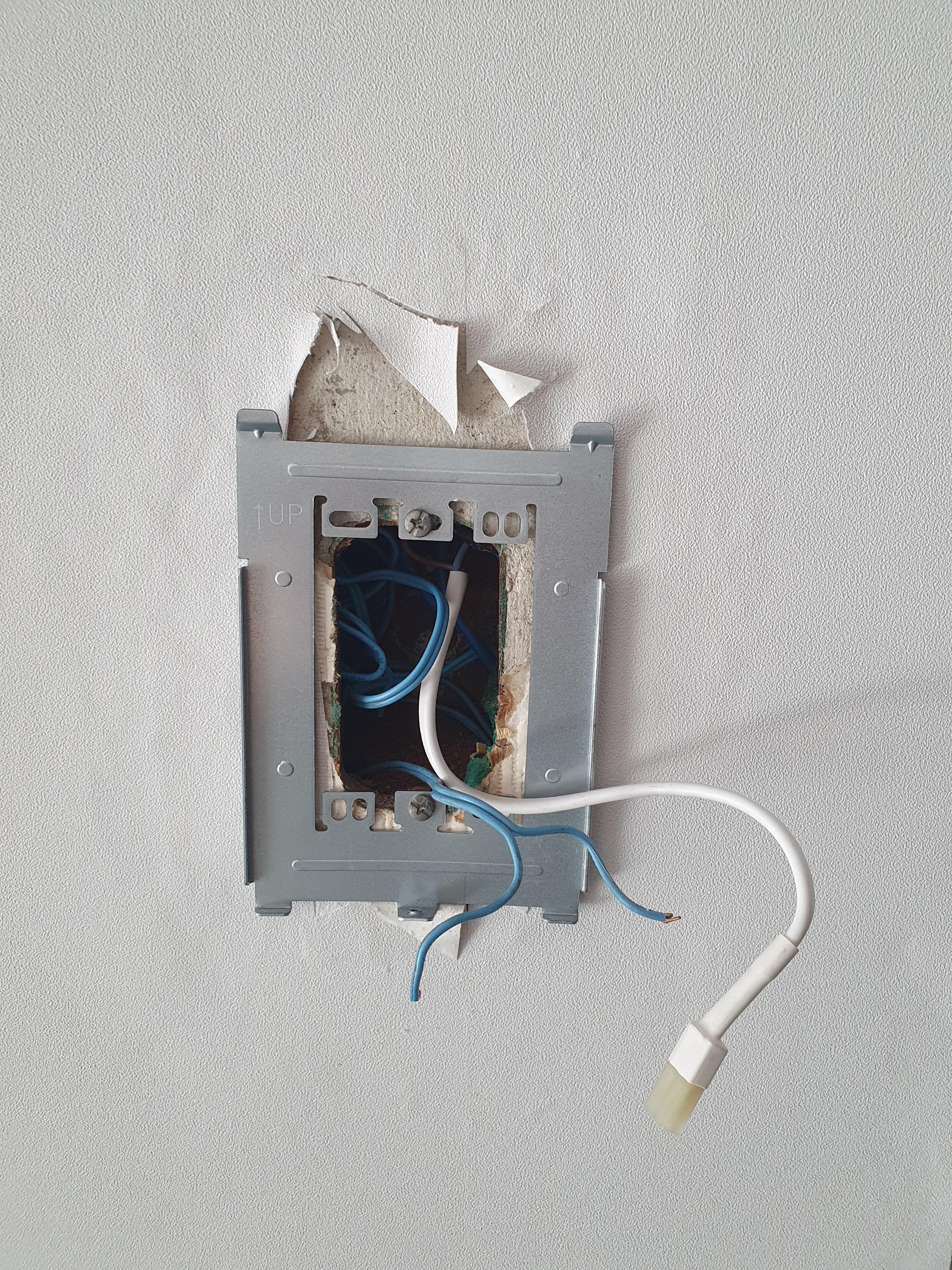

Step 6-1. 먼저 브라켓을 벽면에 고정하기
(내가 할 수 있는 작업인지가 끝까지 의심스러웠기 때문에, 마음이 급해서 사진이 부족하다.)



Step 6-2. 결선도를 참고해서 동봉된 전선을 제품의 후면부에 꽂기
경비실은 호출할 일이 없을 것 같아서 필요가 없다고 판단했고, 공동현관 로비폰이 존재하지 않는 구축이어서 다른 배선도 필요 없었다.
세대현관을 비춰줄 현관폰(초인종)의 카메라와 연결되기만 하면 됐으므로, CAM만 꽂았다.



Step 6-3. 비디오폰은 대~~충 마감하고, 초인종 설치하러 가기
이유는 2선식이라 간단하다고는 하지만, 바깥 초인종에 설치하는 것과 전선과 같은 것이 연결되어야 하는 것이 핵심이기 때문이다.
쉽게 말해, '모' 기기에 설치된 배선이 A, B 순서였으면 '자' 기기에 연결되는 배선도 A, B 순서여야 한다.



Step 6-4. 헷갈린다면 L1, L2 자리에 아무 거나 꽂아보기
2선식이 설치가 쉽다는 이유가 이것이다.
일단 꽂아보면 된다.
영상, 음성이 제대로 송출되지 않는다면 배선을 L1, L2에 꽂는 전선을 바꿔주면 된다.



Step 6-5. 벨소리, 카메라 등 테스트하기
기존에 설치되어 있던 제품의 배선은 '모기기 - 모기기 전선 - 모기기쪽 벽 전선 - 자기기쪽 벽 전선 - 자기기 전선' 이렇게 연결이 되어 있었는데, 개인적으로는 이렇게 연결할 필요성을 못 느꼈다.
그래서 '모기기 - 모기기 전선 - 모기기쪽 벽 전선 - 자기기쪽 벽 전선 - 자기기'와 같이 연결해 주었다.



Step 6-6. 테스트가 끝났으면 마감하기
대~~충 마감했던 비디오폰을 제대로 마감하기

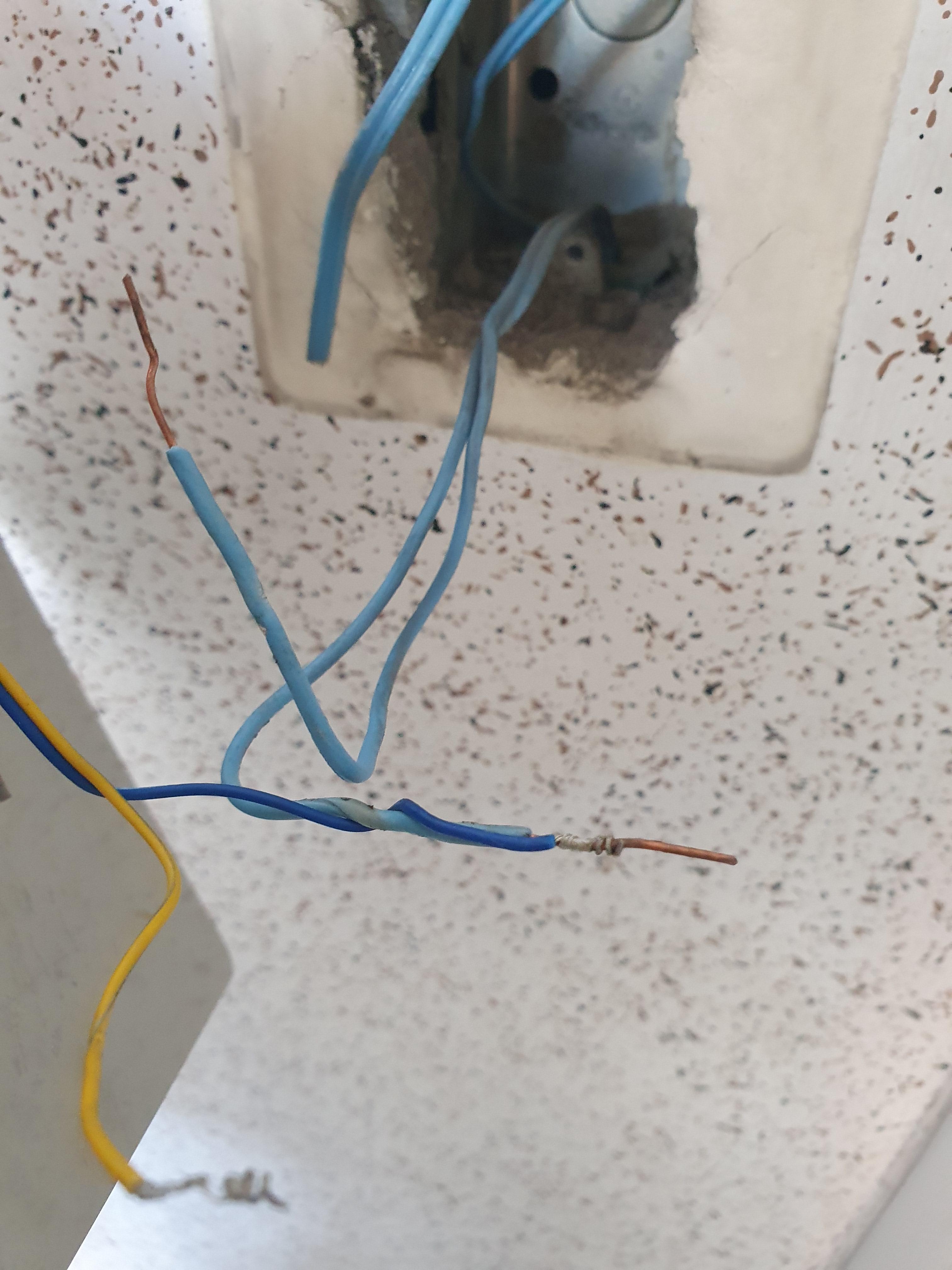

사진은 자기기쪽 전선의 것을 찍었으나, 모기기쪽 연결을 마감할 때 참고하면 된다.
이런 식으로 구리선(굵은 선)에 얇은 전선을 돌돌 말듯이 감고, 전기 절연테이프로 마감해 주면 된다.



※ 설치할 때, 참고하면 좋을 영상
